ISO-PChR-54M przyrząd rozpoznania chemicznego

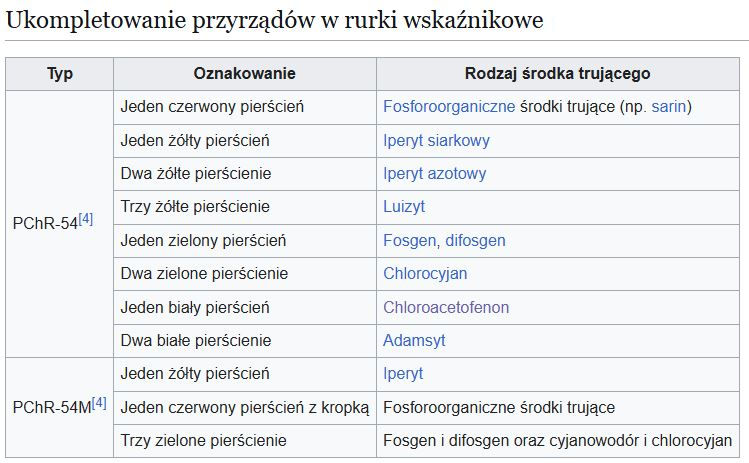

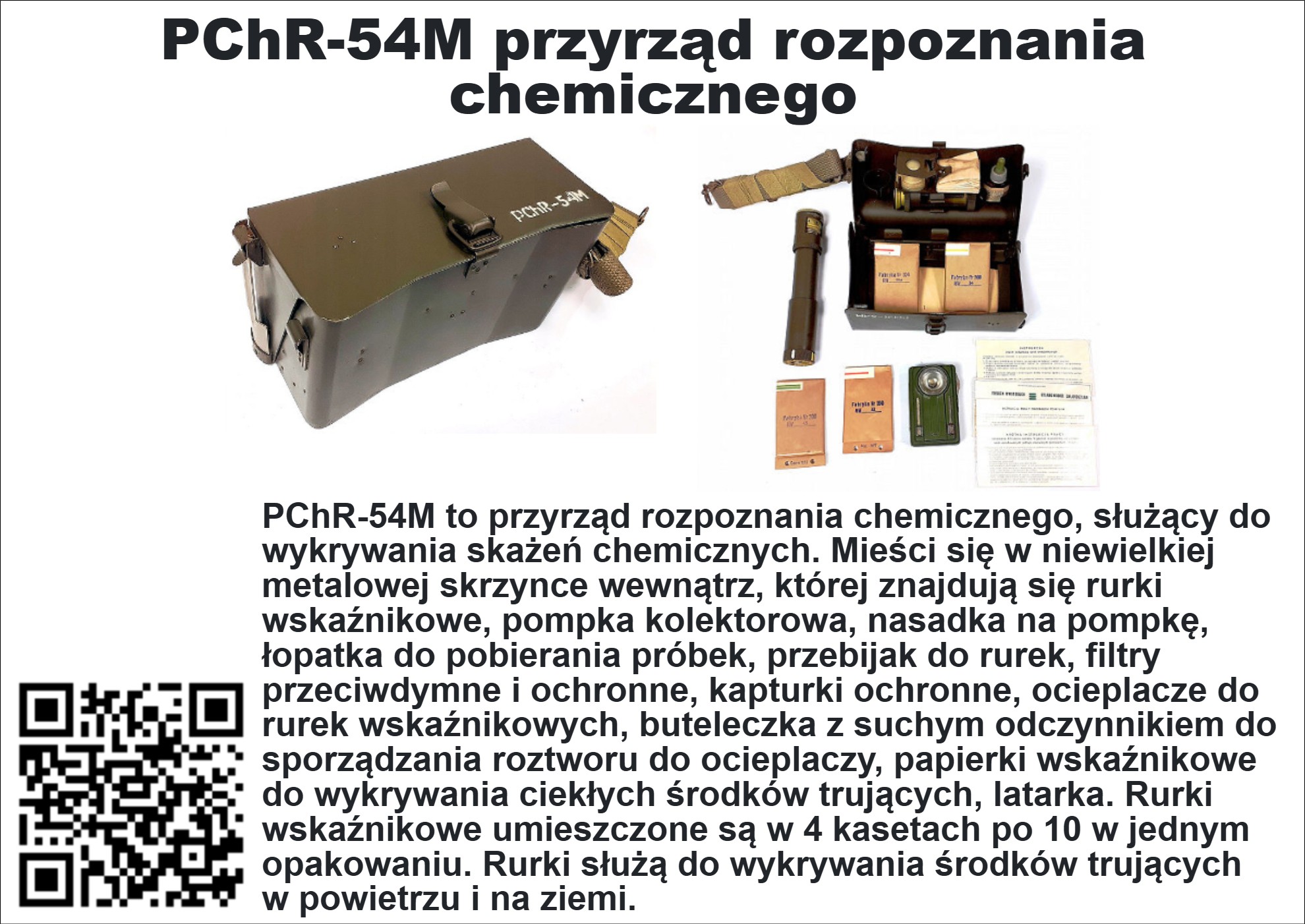

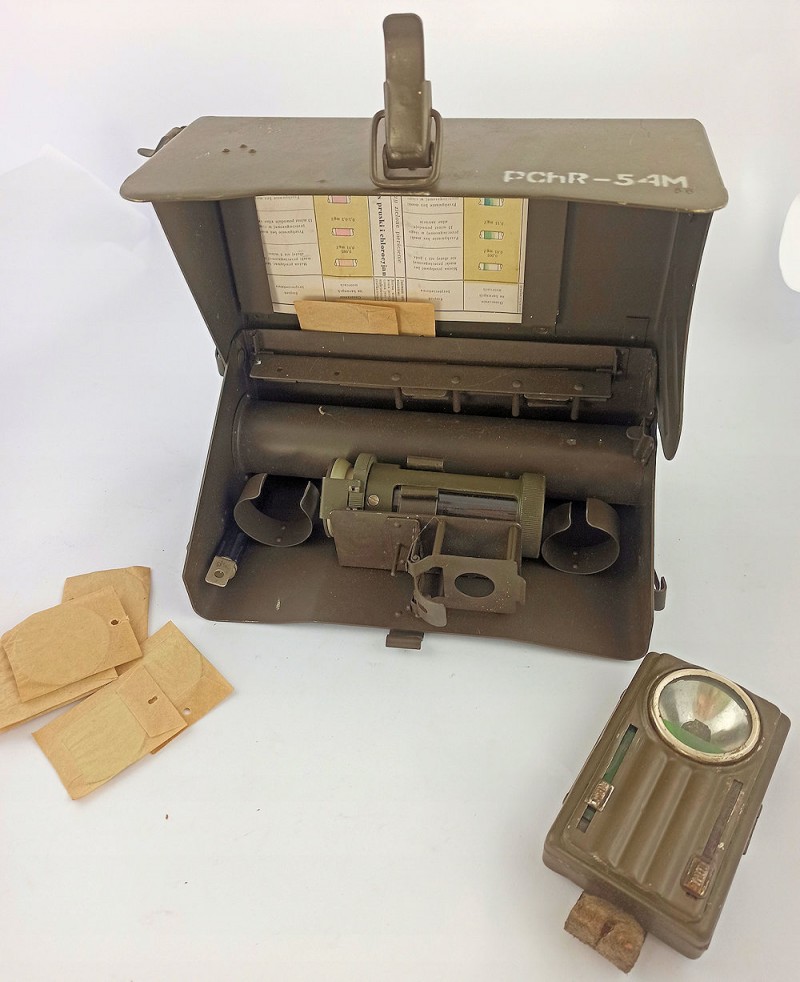

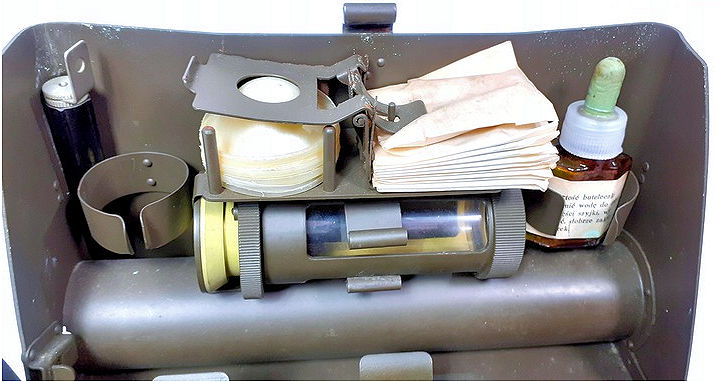

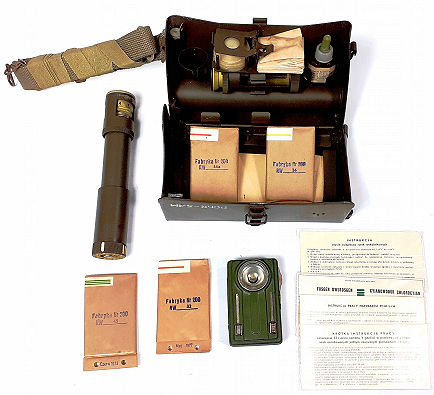

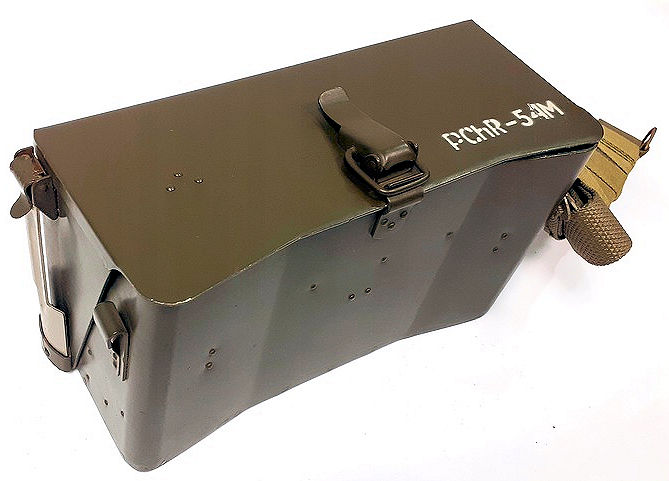

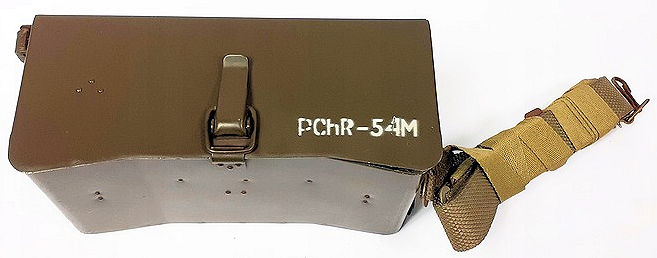

PChR-54M to przyrząd rozpoznania chemicznego, służący do wykrywania skażeń chemicznych. Mieści się on w niewielkiej metalowej skrzynce. Wewnątrz znajdują się rurki wskaźnikowe, pompka kolektorowa, nasadka na pompkę, łopatka do pobierania próbek, przebijak do rurek, filtry przeciwdymne i ochronne, kapturki ochronne, ocieplacze do rurek wskaźnikowych, buteleczka z suchym odczynnikiem do sporządzania roztworu do ocieplaczy, papierki wskaźnikowe do wykrywania ciekłych środków trujących, latarka. Rurki wskaźnikowe umieszczone są w 4 kasetach po 10 w jednym opakowaniu. Oznaczenia rurek świadczą o ich zastosowaniu:
czerwony pierścień umieszczony na górnej części – przeznaczenie do wykrywania sarinu
czerwony pierścień z kropką – wykrywanie sarinu, somanu i V-gazów
3 zielone pierścienie – wykrywanie kwasu pruskiego, fosgenu, dwufosgenu, chlorocyjanu
żółty pierścień – wykrywanie iperytu, luizytu
Ilość podwójnych ruchów pompką dla poszczególnych rurek:

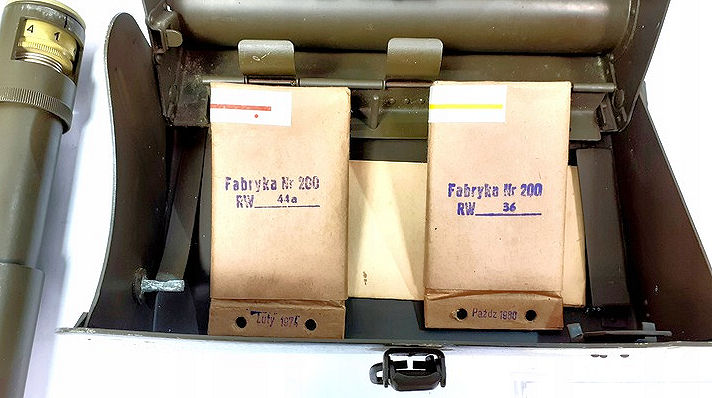

RW-44a (czerwony pierścień z kropką) – 5–6 ruchów na stężenie niebezpieczne, 60 ruchów na stężenie bezpieczne
RW-45 (3 zielone pierścienie) – 10–15 ruchów
RW-36 (jeden żółty pierścień) – 60 ruchów
Użycie przyrządu zaczyna się od wyjęcia pompki i potrzebnych rurek wskaźnikowych. Następnie przecina się ich końce. Rurki z czerwonym paskiem i kropką przebija się specjalnym przebijakiem, a rurki z 3 zielonymi paskami – w pompce. Teraz zaciska się rurki w kolektorze i dociska się go. Należy wykonać ok. 60 podwójnych ruchów pompką. Zmiana zabarwienia w rurkach wskaźnikowych oznacza występowanie skażenia tym środkiem. Środki trujące ukryte w dymie należy wykrywać po umocowaniu filtra przeciwdymnego. Rurki służą do wykrywania środków trujących w powietrzu i na ziemi.
Papierek wskaźnikowy PWCh-1 wykrywa ciekły środek trujący. Należy wyjąć papierek z folii i umoczyć jego koniec w substancji lub potrzeć o liście roślin, umundurowanie. Już po kilku sekundach papierek zmienia barwę. Porównując z wzorem znajdującym się w książeczce, można bardzo szybko określić rodzaj środka trującego.
-------------------------------------
Wykrywanie skażeń chemicznych ma na celu wskazanie rodzaju użytego BST i stopnia skażenia. Stężenie określa siłę działania środka trującego na organizm żywy. Mierzy się je w gramach na metr sześcienny lub w miligramach na litr. Podaje zatem ilość środka trującego w objętości powietrza. Gęstość skażenia charakteryzuje ilość ciekłego środka trującego występującego na powierzchni przedmiotów. Może być określana w gramach na metr kwadratowy lub miligramach na centymetr kwadratowy.
--------------------------------------------
Przyrząd chemika zwiadowcy PChR-54 – przyrząd rozpoznania bojowych środków trujących używany w Wojsku Polskim.
Charakterystyka przyrządu
W 1963 na potrzeby Wojska Polskiego uruchomiono licencyjną produkcję przyrządu chemika zwiadowcy PChR-54. Już w początkowej fazie produkcji dokonano jednak istotnych modernizacji. W niektórych rurkach wskaźnikowych wykorzystano inne reakcje chemiczne, pozwalające zwiększyć czułość reakcji chemicznych. Zmniejszono masę przyrządu i wprowadzono do jego wyposażenia ocieplacz do rurek wskaźnikowych. W 1968 roku dokonano dodatkowej modernizacji przyrządu do standardu PChR-54M. Polegała ona na wycofaniu rurki wskaźnikowej z jednym czerwonym paskiem oraz słoików do pobierania próbek skażonych materiałów. Przyrząd stał się podstawowym przyrządem rozpoznania skażeń wszystkich pododdziałów szczebla kompanii oraz drużyn rozpoznania skażeń. Do 1964 rurki wskaźnikowe były importowane lub produkowane w oparciu o licencję z ZSRR. Później produkowano je w przedsiębiorstwie Polskie Odczynniki Chemiczne w Gliwicach.
Następcą przyrządu chemika zwiadowcy PChR-54 jest jego nowsza wersja PChR-54M.
