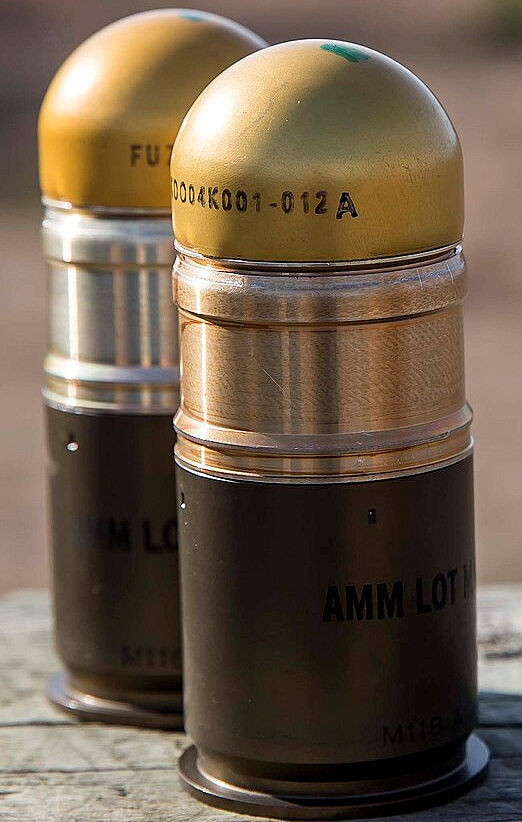

NABÓJ 40 × 46 mm SR do granatników
Nabój 40 × 46 mm SR do granatników
Dane podstawowe:
rodzaj: nabój do granatników
kaliber: 40 mm
średnica pocisku: 40 mm
średnica min. łuski: 41 mm
średnica max. łuski: 41 mm
średnica kryzy: 44 mm
długość łuski: 45,8 mm
długość naboju: 98 mm
masa naboju: 230 g (M433 HE)
masa pocisku: 190 g (M433 HE)
prędkość początkowa: 76 m/s
maksymalna donośność: ok. 400–430 metrów
Historia
Podczas wojny koreańskiej okazało się, że Armia Stanów Zjednoczonych nie posiada broni zapewniającej skuteczne wsparcie na dystansach przekraczających zasięg rzutu granatem ręcznym a mniejszych niż bezpieczny dystans ognia artylerii. Tę rolę miały zapewniać granaty nasadkowe, ale okazało się, że są one co prawda skuteczne, ale ich celność jest niezadowalająca.
W 1952 rozpoczęto program „Niblick” mający na celu opracowanie nowego granatnika. Po serii analiz uznano, że najlepszy będzie granatnik z dwukomorowym układem miotającym. Jako pierwszy powstał nabój z granatem odłamkowo-burzącym (M381). W następnych latach powstawały kolejne wersje naboju z granatami o różnym przeznaczeniu. Z czasem nabój 40 × 46 mm SR stał się standardowym nabojem używanym w lekkich granatnikach armii NATO. Do końca lat 90. powstało ponad 50 wersji tego naboju produkowanych poza USA także w innych krajach, m.in. w Polsce (Zakłady Metalowe DEZAMET S.A.), Niemczech, Korei Południowej i Singapurze.
Polskie Zakłady Metalowe Dezamet S.A. z Nowej Dęby produkują amunicję bojową 40 × 46 mm LV NGO-N (nabój z pociskiem odłamkowym bez samolikwidacji) i NGO-N1 (nabój z pociskiem odłamkowym z samolikwidacją), amunicję treningową i ćwiczebną:
NGB-N1 – nabój z pociskiem balistycznym,
NGT-N1 – nabój treningowy,
NGC1-40 – nabój ćwiczebny,
NGC2-40 – nabój ćwiczebny ze smugaczem,
NGC3-40 – nabój ćwiczebny – hukowy,
NGM1-40 – nabój marker,
NGM2-40 – nabój marker ze smugaczem,
oraz amunicję do działań taktycznych:
NGOS-N – nabój oświetlający,
NGD-N – nabój dymny,
GDR-N – nabój dymny rozcalany,
NGZ-N – nabój zapalający,
NGPG-N – nabój obezwładniający,
NGHB-N – hukowo-błyskowy,
GK-N – nabój kulkowy.
W pierwszej połowie 2010 roku ZM Dezamet zaprezentowały również amunicję termobaryczną oznaczeniu NGTB.
Bułgarska firma Arsenal JSCo opracowała granaty: termobaryczny RLV-TB[5] i przeciwnurkowy RLV-AD[6]. Granat termobaryczny RLV-TB elaborowany jest 85 g mieszaniny termobarycznej TBC-2 i zaopatrzony w zapalnik uderzeniowo-czasowy AF41. Zasięg maksymalny strzału granatem wynosi 400 m. Granat przeciwnurkowy RLV-AD (AD – Anti-Diver) zaopatrzony jest w zapalnik AF-44, który uruchamia się na głębokości 5 m pod wodą. Wybuch granatu może spowodować obrażenia śmiertelne w promieniu 15 m, a oszołomienie i dezorientację w promieniu 30 m.
W latach 2000–2009 opracowano również nowsze granaty o większej masie np. MEI HELLHOUND i o większej prędkości początkowej (około 125 m/s) i zasięgu do 800 m np. MEI MERCURY HEDP. Opracowano także amunicję oświetlającą (emitującą światło podczerwone) MEI Mercury Covert IR Marker, termobaryczną (paliwowo-powietrzną) np. MEI DRACO, obezwładniają czy nawet obserwacyjną z kamerą np. MEI HUNTIR.
Istnieją również naboje 40 × 53 mm przeznaczone do zasilania granatników automatycznych jak amerykański Mk 19 lub południowoafrykański Vektor Y3. Naboje 40 × 46 mm i 40 × 53 mm nie są wymienne.
Budowa

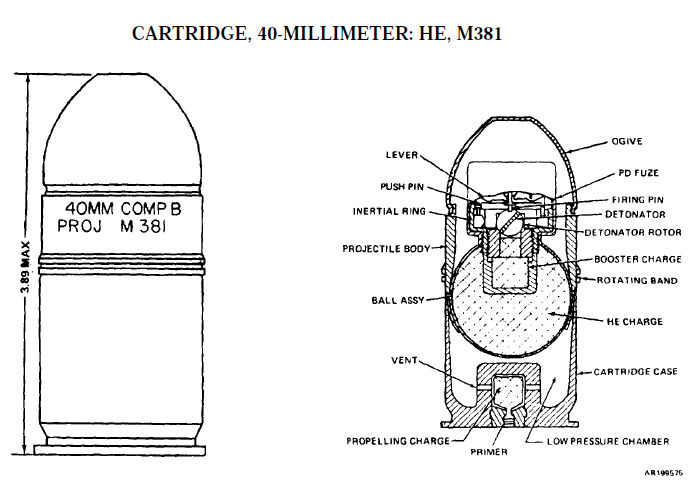

Nabój zbudowany z łuski i granatu. Łuska posiada dwukomorową budowę: komorę wysokiego ciśnienia i połączoną z nią kanalikami komorę niskiego ciśnienia. Ładunek miotający umieszczony jest w komorze wysokiego ciśnienia i tam też się spala po zainicjowaniu przez spłonkę. Sprężone gazy za pomocą kanalików przedostają się do komory niskiego ciśnienia i tam oddziałują na pocisk. Taka budowa naboju spowalnia rozpędzanie pocisku i oddziaływanie odrzutu na strzelca. Pocisk – granat elaborowany materiałem wybuchowym A5 (będącym mieszaniną heksogenu i 1,5% wosku). Zapalnik uderzeniowy uzbraja się po przebyciu przez pocisk 10–25 metrów.

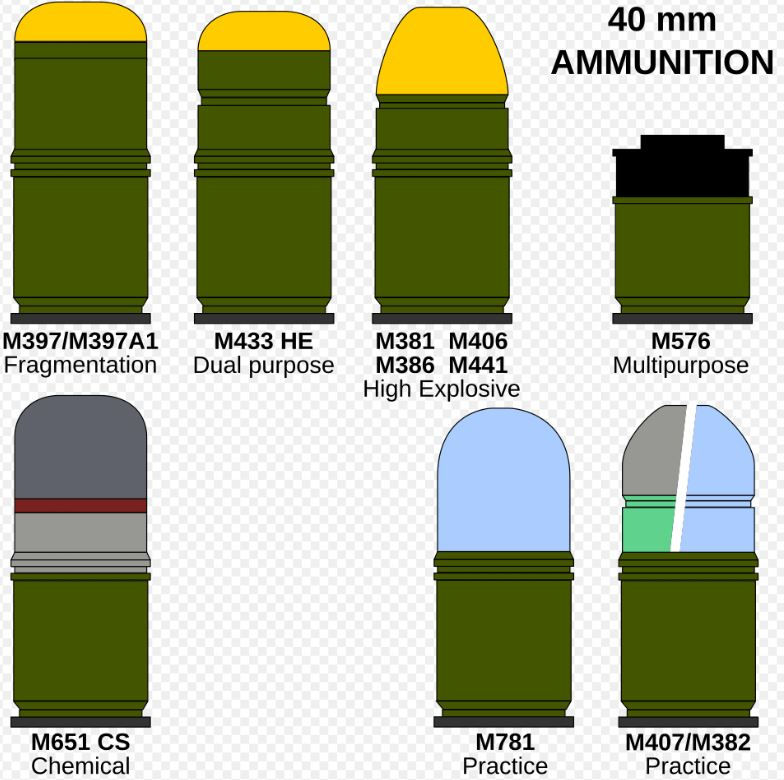

Wersje
M381[8], M406, M386, M441 – naboje z pociskami odłamkowo-burzącymi. Zawierają ok. 35 g materiału wybuchowego, otoczonego kulistą skorupą z karbowanego drutu. Po wybuchu skorupa rozpada się na ponad 300 odłamków skutecznie rażących cele żywe w promieniu 5 m,
M433 HE – nabój z pociskiem przeciwpancerno-odłamkowym. Zapewnia przebicie pancerza o grubości do 51 mm i działanie odłamkowe podobne jak M441 (około 300 odłamków po ok. 0,15 g w promieniu 5 m),
M397 – nabój z pociskiem odłamkowym-odskokowym. Granat po upadku na ziemię jest wyrzucany na wysokość ok. 1,5 m przez wybuch pomocniczego ładunku prochowego i dopiero wtedy następuje eksplozja głównego ładunku. Dzięki takiej zasadzie zwiększono skuteczność rażenia odłamków,
M576 – nabój z pociskiem śrutowym. W wyniku wystrzału z lufy granatnika wyrzucane było 20 kul stalowych o łącznej masie 24 g. Naboje M576 zostały opracowane w czasie wojny wietnamskiej i służyły głównie do samoobrony,
M583A1 – nabój z pociskiem oświetlającym na spadochronie. Po wystrzeleniu pocisk wznosił się na wysokość ok. 180 m. Następnie opadał na spadochronie, emitując przez 42 s światło białe o natężeniu 45 000 kandeli,
M651A1 – nabój z granatem chemicznym elaborowanym gazem łzawiącym CS,
M585 – nabój z pociskiem sygnalizacyjnym. Wystrzelony pocisk opada swobodnie przez ok. 7 s, świecąc białym światłem,
M661 – nabój z pociskiem sygnalizacyjnym. Wystrzelony pocisk opada swobodnie przez ok. 7 s, świecąc światłem zielonym,
M662 – nabój z pociskiem sygnalizacyjnym. Wystrzelony pocisk opada swobodnie przez ok. 7 s, świecąc światłem czerwonym,
M713 – nabój z pociskiem dymnym (dym czerwony),
M715 – nabój z pociskiem dymnym (dym zielony),
M716 – nabój z pociskiem dymnym (dym żółty),
M781 – nabój ćwiczebny,
M992 IRIC – nabój z pociskiem oświetlającym w podczerwieni opadający na spadochronie (Infrared Illumination Cartridge). Służy do oświetlania terenu światłem podczerwonym, zwiększa odległość detekcji i rozpoznania celów oraz zwiększa maksymalny zasięg urządzeń noktowizyjnych. Po wystrzeleniu pocisk wznosił się na wysokość ok. 180 m[10]. Następnie opada na spadochronie (7 m/s), emitując przez 35 s światło podczerwone, oświetlając okrąg o średnicy 160–230 m. Natężenie światła widzialnego poniżej 350 kandeli,
M1060 – nabój z pociskiem termobarycznym (Multipurpose Thermobaric). Granat ten wyprodukowany w Picatinny Arsenal w bardzo krótkim czasie 6 miesięcy w roku 2002. Aby w tak krótkim czasie zrealizować projekt posłużono się standardową łuską M195, w której osadzono zmodyfikowaną skorupę granatu oświetlającego M583. Granat elaborowany jest stałą mieszaniną termobaryczyną YJ-05 (produkcji Ensign-Bickford Industries, Inc z Waltham w stanie Massachusetts), a jako zapalnik posłużył standardowy zapalnik M550 (taki sam jak w pocisku M433 HE).
Nabój 40 × 51 mm
Firma Ripple Effect – poprzednio Milkor opracowała nabój 40 × 51 mm Extended Range Low Pressure (ERLP), powiększając zasięg z 400 do 800 metrów. Do wystrzeliwania tych nabojów opracowano granatnik XRGL40 – nową wersję M32 MGL, w którym zachowano zgodność z nabojami 40 × 46 mm.
Broń na nabój 40 × 46 mm

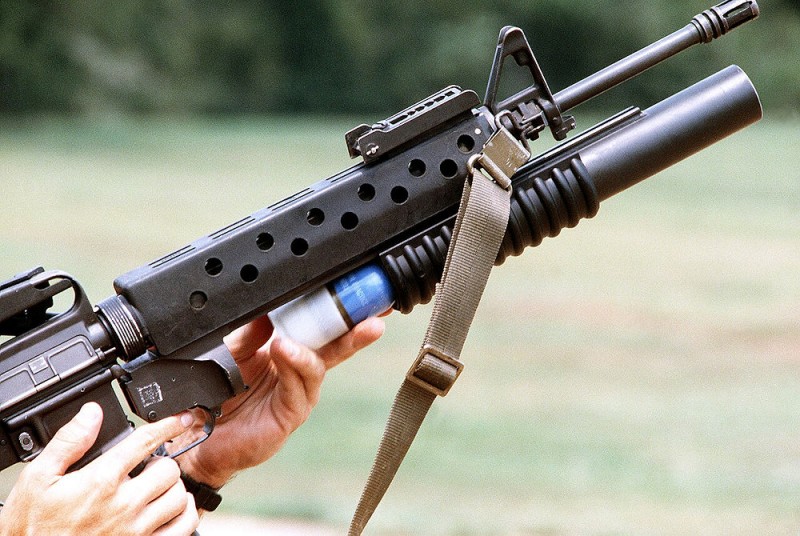

Naboje 40 × 46 mm są używane w jednostrzałowych granatnikach M79, M203, M320, AG36 i granatnikach rewolwerowych: polskim RGP-40 i południowoafrykańskim M32 MGL. Nabój 40 × 46 mm to standardowy, niskoprędkościowy nabój granatnikowy używany w siłach NATO, zaprojektowany do zasilania granatników ręcznych i podwieszanych.
-----------------------------
Dane podstawowe:
rodzaj: nabój do granatników
kaliber: 40 mm
średnica pocisku: 40 mm
średnica min. łuski: 41 mm
średnica max. łuski: 41 mm
średnica kryzy: 44 mm
długość łuski: 45,8 mm
długość naboju: 98 mm
masa naboju: 230 g (M433 HE)
masa pocisku: 190 g (M433 HE)
prędkość początkowa: 76 m/s
maksymalna donośność: ok. 400–430 metrów
----------------------------------
Używany do: Typy broni: M79, M203, M320 oraz polskie granatniki GPBO-40.
