GRANATNIK GP-40 do MSBS GROT
Granatnik podwieszany do karabinka MSBS Grot to jednostrzałowa broń kalibru 40 mm (oznaczana jako GP), opracowana przez Fabrykę Broni „Łucznik” - Radom we współpracy z Wojskową Akademią Techniczną. Służy do zwalczania siły żywej, niszczenia lekkich pojazdów oraz oświetlania pola walki na dystansie do 350–400 metrów.
Dane podstawowe:
kaliber: 40 mm
nabój: 40 x 46 mm (nisko prędkościowa amunicja LV)
zasięg skuteczny: od 50 do 400 metrów
długość: 295 mm
szerokość: 92 mm
wysokość: 142 mm
długość lufy: 200 mm
masa: ok. 1,5 kg
prędkość początkowa pocisku: ok. 75 m/s,
donośność skuteczna pocisku: 350 - 400 m,
szybkostrzelność praktyczna: 5 - 7 strz./min.
konstrukcja: modułowa, dostosowana dla strzelców prawo- i leworęcznych dzięki symetrycznym regulatorom i przełącznikom
--------------------------------------------------------
artykuł: https://archiwum.portal-mundurowy.pl/index.php/reklama/item/12871-nowosci-fabryka-broni-lucznik-radom-i-wat-40-mm-granatnik-podwieszany-do-msbs-5-56-mm
Fabryka Broni „Łucznik”-Radom wspólnie z Wojskową Akademią Techniczna opracowały i gruntownie przebadały 40 mm granatnik podwieszany do Modułowego Systemu Broni Strzeleckiej kalibru 5,56 mm, który jest gotowy do produkcji i dostaw do wojska przez radomską spółkę.
Prace nad 40 mm granatnikiem podwieszanym do Modułowego Systemu Broni Strzeleckiej kalibru 5,56 mm (MSBS-5,56) zespół konstruktorów z Fabryki Broni „Łucznik”-Radom Sp. z o.o. i Instytutu Techniki Uzbrojenia Wydziału Mechatroniki, Uzbrojenia i Lotnictwa Wojskowej Akademii Technicznej rozpoczął w 2010 r.
Na początku opracowano wersję broni w postaci „bezkolbowej”, z językiem spustowym usytuowanym z przodu szkieletu przed umieszczonym tam chwytem kątowym. Jednak z wersji tej ostatecznie zrezygnowano na rzecz modułowego granatnika podwieszanego, który powstał w 2015 r. w ramach projektu badawczo-rozwojowego i wdrożeniowego pn. MSBS (finansowanego przez Polski Holding Obronny ze środków Ministerstwa Skarbu Państwa), a później był optymalizowany w ramach projektu rozwojowego (nr O ROB 0034 03 001), współfinasowanego przez Narodowe Centrum Badań i Rozwoju. Jego konstrukcja dobrze „wpisuje się” w bryłę 5,56 mm karabinka standardowego (podstawowego) zbudowanego zarówno w kolbowym, jak i bezkolbowym układzie konstrukcyjnym, zapewnia wysoką ergonomię i funkcjonalność, a także umożliwia opracowanie w przyszłości samodzielnej wersji granatnika. W połowie listopada 2017 r. granatnik uzyskał pozytywny wynik badań kwalifikacyjnych, a od 2018 r. jest przygotowany do produkcji seryjnej w Fabryce Broni „Łucznik”-Radom.

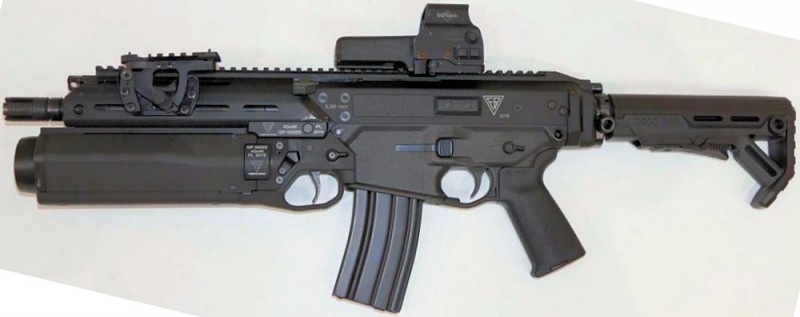

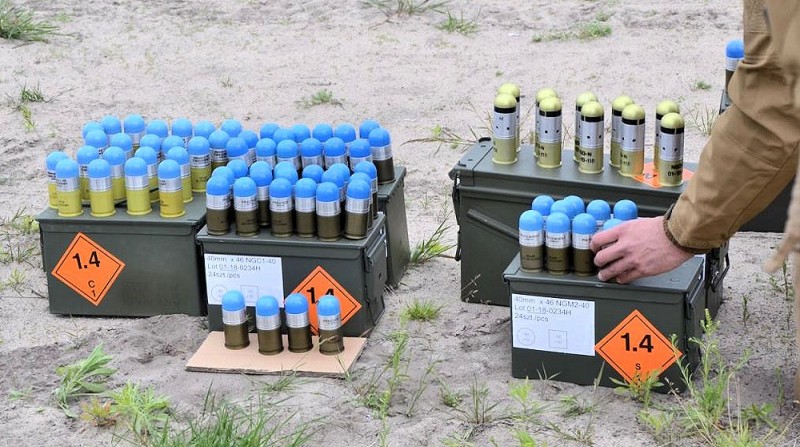

40 mm granatnik podwieszany – przyłączany do 5,56 mm karabinka standardowego (podstawowego) za pośrednictwem łoża – to broń indywidualna, nieautomatyczna, jednostrzałowa, przeznaczona m.in. do: zwalczania i obezwładniania siły żywej, niszczenia urządzeń technicznych, budynków, środków ogniowych, pojazdów lekko opancerzonych, stawiania zasłon dymnych, oświetlania terenu itp. na odległościach od 50 do 400 m. Do broni są stosowane naboje granatnikowe 40x46 mm (LV) produkcji krajowej lub zagranicznej.

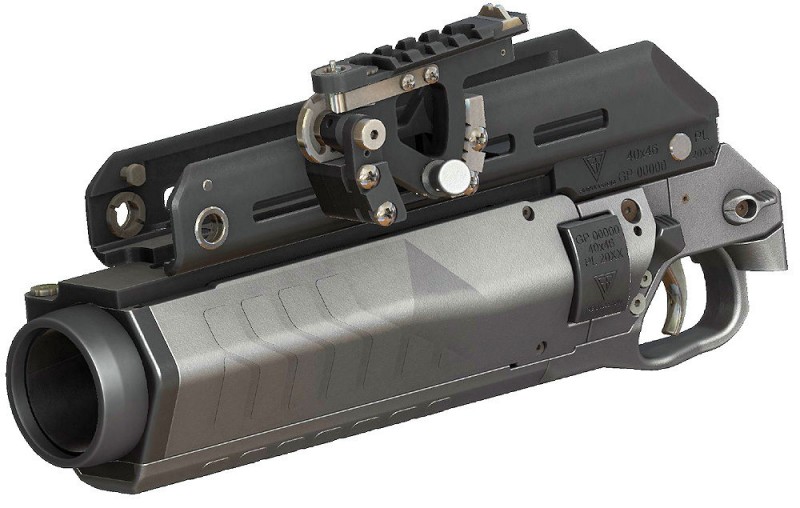

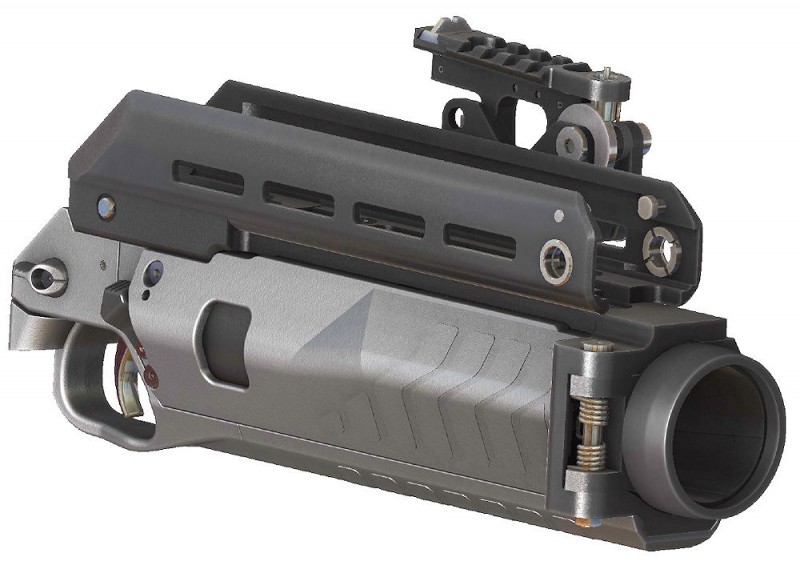

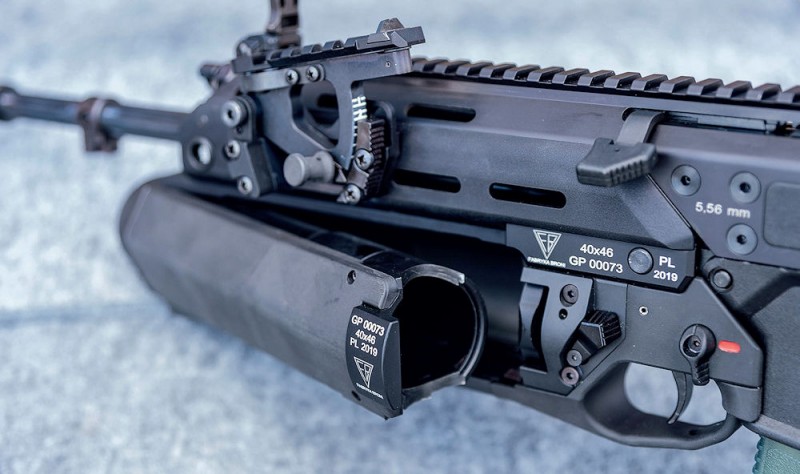

Granatnik składa się z czterech modułów: lufy, szkieletu, komory spustowej i celownika mechanicznego. Jest dostosowany zarówno dla strzelców prawo- jak i leworęcznych, poprzez symetryczne rozmieszczenie manipulatorów oraz możliwość montażu celownika z lewej strony szkieletu. Lufa granatnika otwiera się (do ładowania lub rozładowania) wyłącznie na lewą stronę po naciśnięciu dźwigni otwierającej lufy.
Broń ma mechanizm uderzeniowy igliczny oraz mechanizm spustowy wyłącznie z samonapinaniem (DAO). Przed strzałem przypadkowym chroni bezpiecznik nastawny, którego dźwignie umieszczono po obu stronach komory spustowej. W położeniu „broń zabezpieczona” blokowany jest mechanizm spustowy. Bezpieczeństwo broni podczas użytkowania zapewnia ponadto bezpiecznik samoczynny, umożliwiający napięcie i zwolnienie iglicy tylko przy ściągniętym języku spustowym. W przypadku niezaryglowania lufy (tzn. nie zajścia zapadki za występ lufy) mechanizm spustowy jest blokowany, uniemożliwiając oddanie strzału.

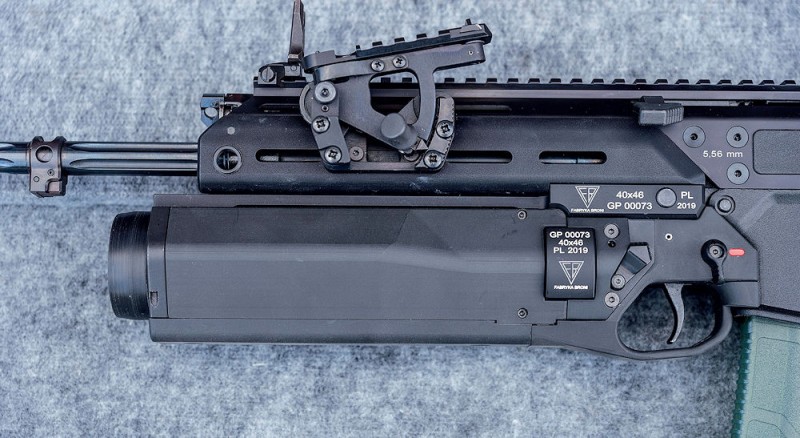

W granatniku zastosowano mechaniczne przyrządy celownicze typu otwartego, składające się z muszki i szczerbinki, które umieszono na skrajnych końcach szyny „NATO Rail” zgodnej ze standardem STANAG 4694 (umożliwia ona dodatkowo montowanie optycznych przyrządów celowniczych). Szynę umieszczono na zamontowanym obrotowo ramieniu celownika. Celownik jest skalowany od 50 do 400 m, co 50 m.
Podstawowe dane taktyczno-techniczne granatnika podwieszanego:
• kaliber broni – 40 mm,
• masa broni – około 1,5 kg,
• wymiary granatnika z celownikiem mechanicznym: długość – 295 mm, szerokość – 92 mm, wysokość – 142 mm; długość lufy – 200 mm,
• skok bruzd – 1 200 mm,
• liczba bruzd – 6,
• prędkość początkowa pocisku – około 75 m/s,
• donośność skuteczna pocisku – 350 ÷ 400 m,
• szybkostrzelność praktyczna – 5÷7 strz./min.
zdjęcia: Fabryka Broni "Łucznik"-Radom"
