SYSTEM PASYWNEJ LOKACJI SPL (RADAR PASYWNY)
System Pasywnej Lokacji SPL (radar pasywny) – polski pasywny system radiolokacyjny do obserwacji przestrzeni powietrznej, opracowany przez PIT-RADWAR; system nie emituje własnych sygnałów radiolokacyjnych i łączy podsystemy PCL (Passive Coherent Location) oraz PET (Passive Emitter Tracking). System został zaprojektowany i jest rozwijany we współpracy z AM Technologies oraz Politechniką Warszawską.
Podczas MSPO 2025 zawarto umowę na dostawę 46 systemów SPL pomiędzy Agencją Uzbrojenia a konsorcjum PGZ-Narew; w komunikacie podano wartość kontraktu jako „prawie 6 mld zł” oraz podział na transze (28 egzemplarzy zamówienia gwarantowanego i 18 w ramach opcji).
Charakterystyka

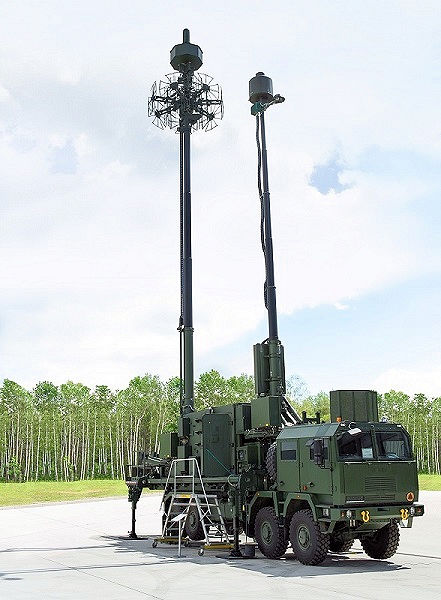

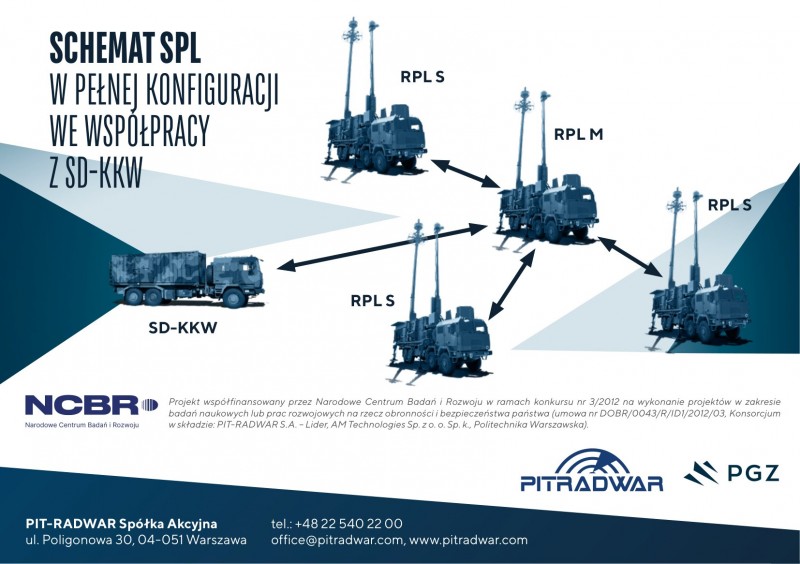

SPL w pełnej konfiguracji składa się z czterech Radarów Pasywnej Lokacji (RPL), identycznych pod względem sprzętu i oprogramowania; możliwa jest także praca w konfiguracji niepełnej (1–3 radary), przy czym jedna ze stacji pełni rolę prowadzącą (master), w tym realizuje fuzję danych z podsystemów PCL i PET.
Podsystem PCL wykorzystuje sygnały „nadajników okazjonalnych” (m.in. radio FM, telewizję DVB-T, telefonię GSM) rozproszone na obiektach powietrznych i odebrane przez stacje systemu, natomiast podsystem PET bazuje na wykrywaniu sygnałów emitowanych przez urządzenia pokładowe obiektów powietrznych (m.in. radary pokładowe, łącza komunikacyjne, system IFF i systemy nawigacyjne).
SPL komunikuje się z systemami dowodzenia i kierowania (C2) poprzez stację prowadzącą, z wykorzystaniem łącza światłowodowego lub radioliniowego; w materiałach producenta wskazywano także możliwe zastosowania pozaresortowe (np. w kontroli nielegalnego przekraczania granicy powietrznej).
System Pasywnej Lokacji (SPL)
Dane podstawowe
Producent; PIT-RADWAR (Polska)
Typ: pasywny system radiolokacyjny (PCL/PET), multistatyczny
Przeznaczenie: obserwacja przestrzeni powietrznej
Funkcje: ciągła obserwacja; lokalizacja i śledzenie obiektów powietrznych (pasywnie); fuzja danych PCL i PET (moduł fuzji); klasyfikacja obiektów (analiza sygnałowa)
Historia
Lata produkcji: 2025 rok (umowa na dostawę 46 radarów pasywnej lokacji do programu Narew)
Dane techniczne:
Pasmo: bardzo szerokie; PCL: sygnały z nadajników okazjonalnych (radio FM, telewizja DVB-T, GSM); PET: emisje pokładowe (radary pokładowe, łącza komunikacyjne, IFF, systemy nawigacyjne)
Platforma: naziemny
Użytkownicy; Wojsko Polskie (zamówione; program Narew)
-----------------------------------------------------------------------------------------------

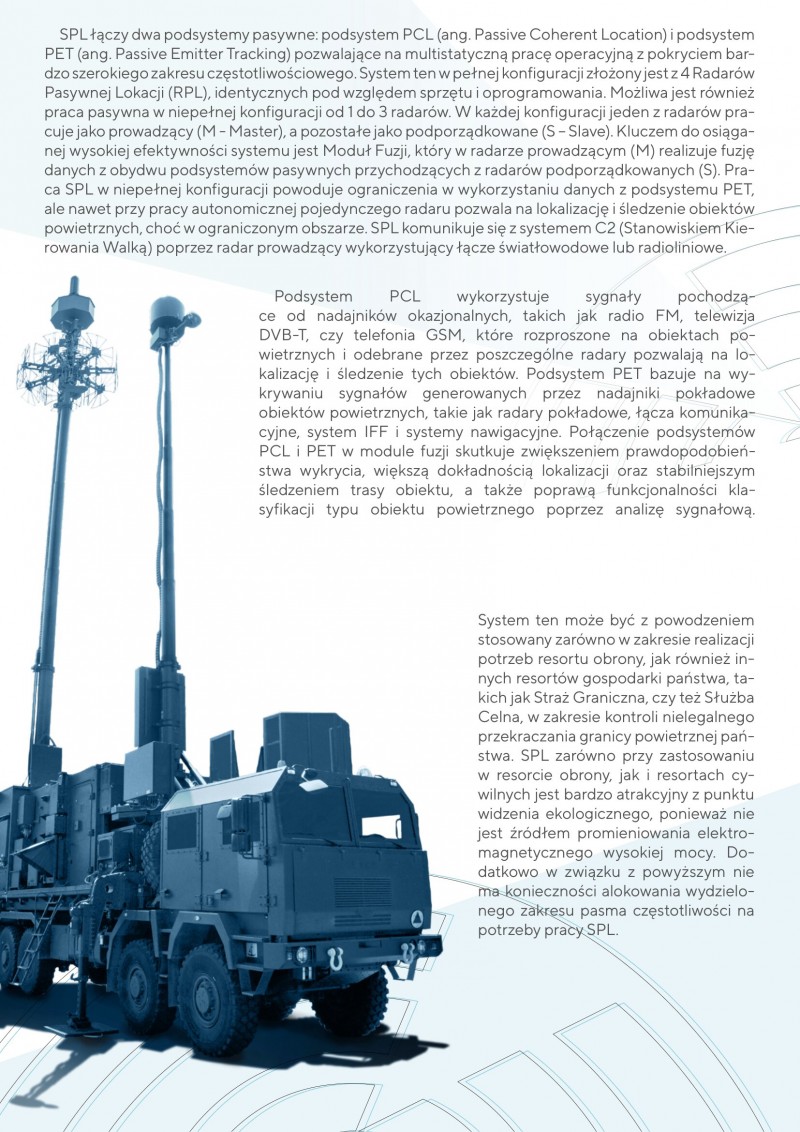

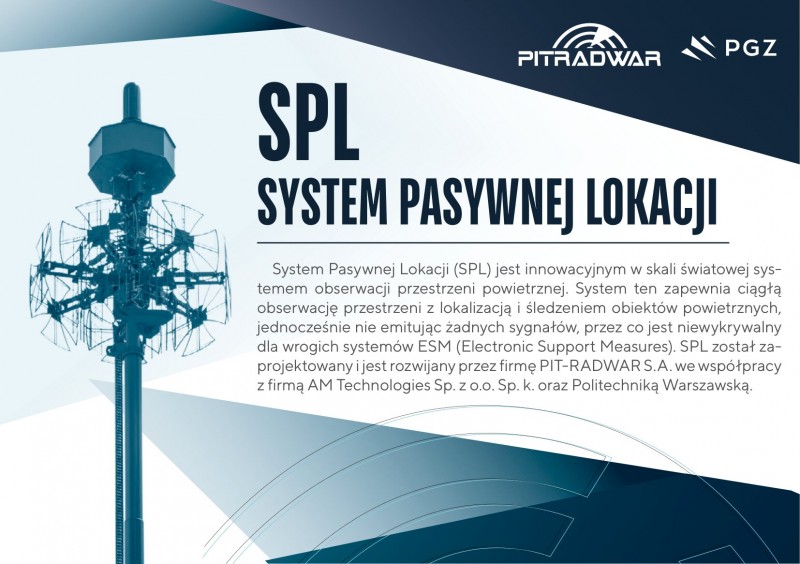

System Pasywnej Lokacji (SPL) jest innowacyjnym w skali światowej systemem obserwacji przestrzeni powietrznej. System ten zapewnia ciągłą obserwację przestrzeni oraz rozpoznanie niezależnie od pracy radarów aktywnych, jednocześnie nie emitując żadnych sygnałów przez co jest on niewykrywalny dla wrogich systemów ESM. SPL został zaprojektowany i jest rozwijany przez firmę PIT-RADWAR S.A. SPL łączy dwa podsystemy pasywne: podsystem PCL (ang. Passive Coherent Location) i podsystem PET (ang. Passive Emitter Tracking) pozwalające na multistatyczną pracę operacyjną z pokryciem bardzo szerokiego zakresu spektrum częstotliwościowego. System ten złożony jest z 4 Radarów Pasywnej Lokacji, identycznych pod względem sprzętu i oprogramowania. Kluczem do osiąganej wysokiej efektywności systemu jest moduł fuzji, który dokonuje fuzji plotów bistatycznych z obu podsystemów.
Wybór stacji master, na której odbywa się fuzja danych ze wszystkich stacji, jest dokonywany w taki sposób, aby zapewnić najwyższą jakość detekcji i śledzenia, a także pozwolić na zachowanie najlepszego połączenia komunikacyjnego z systemami C2. Podsystem PCL wykorzystuje sygnały pochodzące od nadajników okazjonalnych, takich jak radio FM, DVB-T, czy GSM, które rozproszone na obiektach powietrznych i odebrane przez poszczególne stacje pozwalają na detekcję i lokalizację tych obiektów. Podsystem PET natomiast, w swojej pracy bazuje na wykrywaniu sygnałów generowanych przez nadajniki pokładowe obiektów powietrznych, takie jak radary pokładowe, łącza komunikacyjne, IFF i systemy nawigacyjne. Połączenie podsystemów PCL i PET oraz zastosowanie modułu fuzji skutkuje zwiększeniem prawdopodobieństwa detekcji, większą precyzją lokalizacji oraz stabilniejszym śledzeniem celu, a także poprawą funkcjonalności klasyfikacji typu celu powietrznego poprzez analizę sygnałową.
