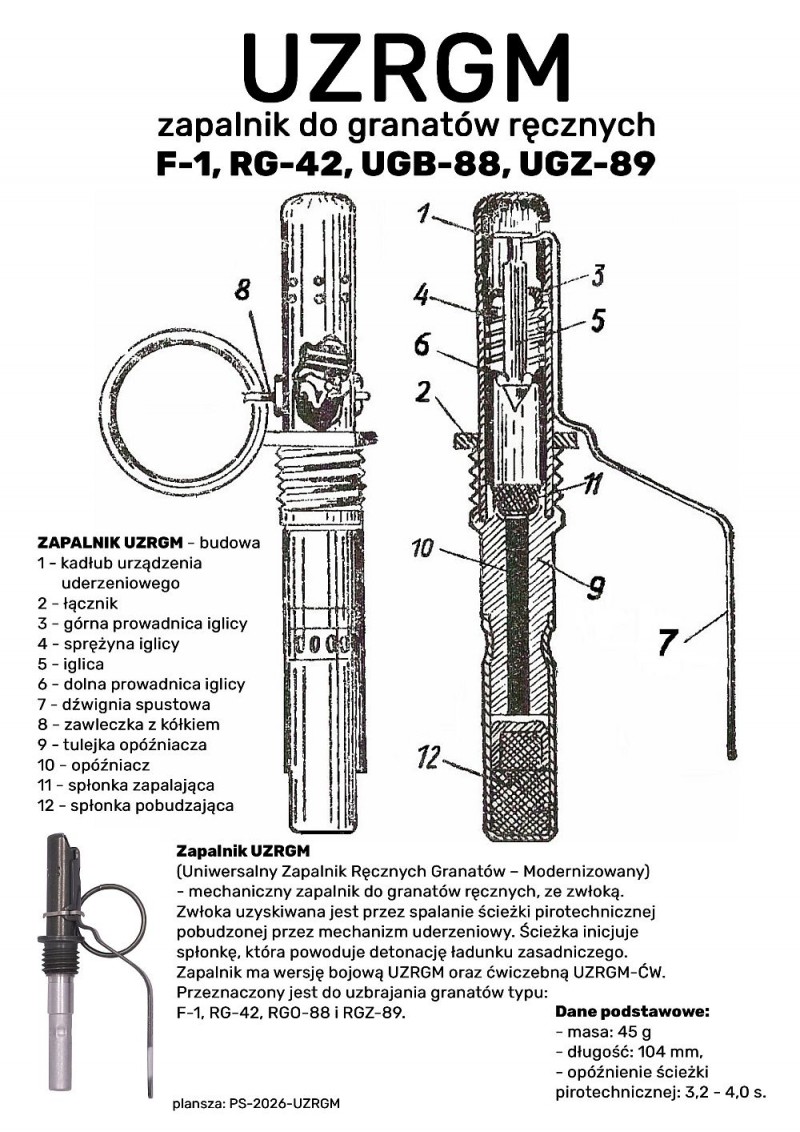

GRANAT UZRGM zapalnik do granatów ręcznych

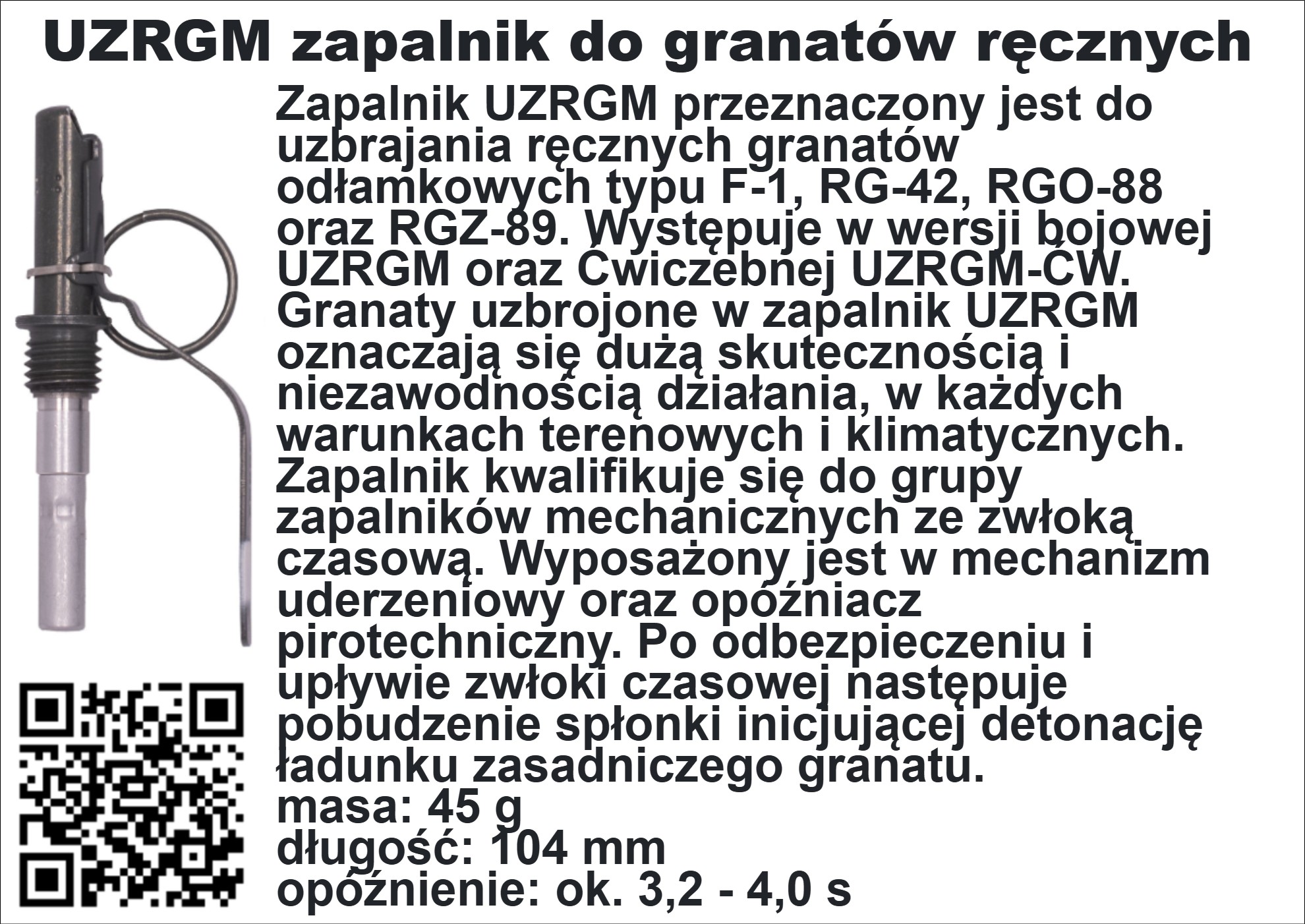

Zapalnik UZRGM przeznaczony jest do uzbrajania ręcznych granatów odłamkowych typu F-1, RG-42, RGO-88 oraz RGZ-89. Występuje w wersji bojowej UZRGM oraz Ćwiczebnej UZRGM-ĆW. Granaty uzbrojone w zapalnik UZRGM oznaczają się dużą skutecznością i niezawodnością działania, w każdych warunkach terenowych i klimatycznych. Zapalnik kwalifikuje się do grupy zapalników mechanicznych ze zwłoką czasową. Wyposażony jest w mechanizm uderzeniowy oraz opóźniacz pirotechniczny. Po odbezpieczeniu i upływie zwłoki czasowej następuje pobudzenie spłonki inicjującej detonację ładunku zasadniczego granatu.
-------------------------------------

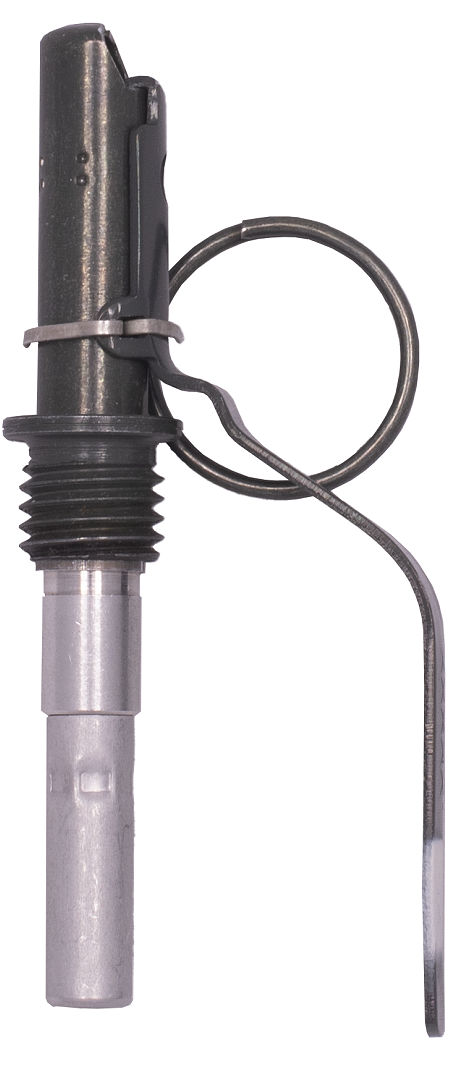

Zapalnik UZRGM (Uniwersalny Zapalnik Ręcznych Granatów – Modernizowany) – mechaniczny zapalnik do granatów ręcznych, ze zwłoką. Zwłoka uzyskiwana jest przez spalanie ścieżki pirotechnicznej pobudzonej przez mechanizm uderzeniowy. Ścieżka inicjuje spłonkę, która powoduje detonację ładunku zasadniczego. Zapalnik ma wersję bojową UZRGM oraz ćwiczebną UZRGM-ĆW. Przeznaczony jest do uzbrajania granatów typu F-1, RG-42, RGO-88 i RGZ-89. Zapalnik ma masę 0,045 kg, długość 104 mm, wykorzystuje gwint Sp 15,45 × 13 zw/” o długości 9,6 mm; opóźnienie ścieżki pirotechnicznej wynosi między 3,2 a 4,0 s.
-------------------------

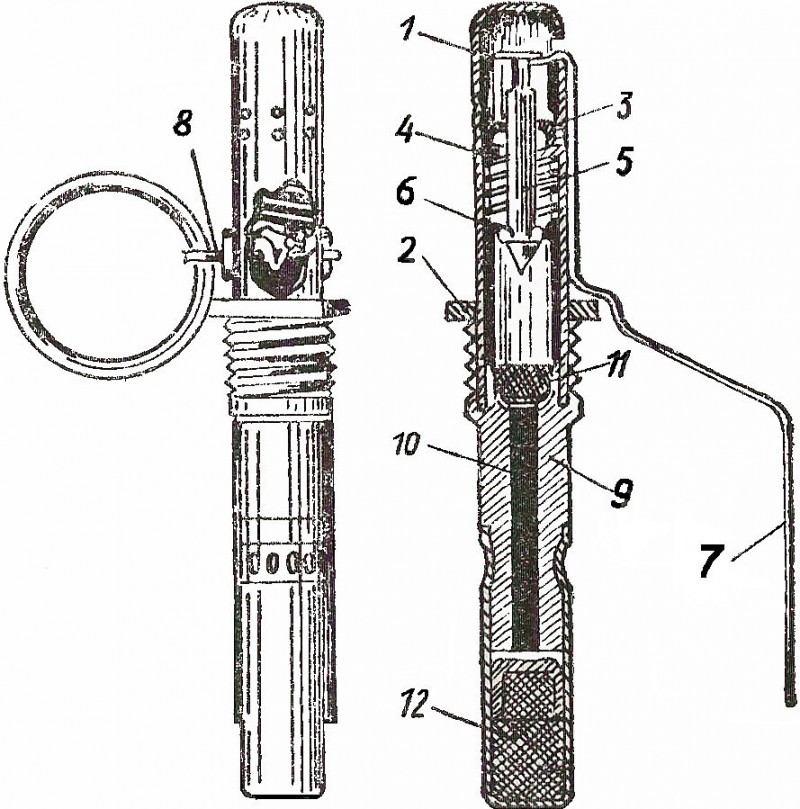

ZAPALNIK UZRGM - budowa
1 - kadłub urządzenia uderzeniowego
2 - łącznik
3 - górna prowadnica iglicy
4 - sprężyna iglicy
5 - iglica
6 - dolna prowadnica iglicy
7 - dźwignia spustowa
8 - zawleczka z kółkiem
9 - tulejka opóźniacza
10 - opóźniacz
11 - spłonka zapalająca
12 - spłonka pobudzająca
