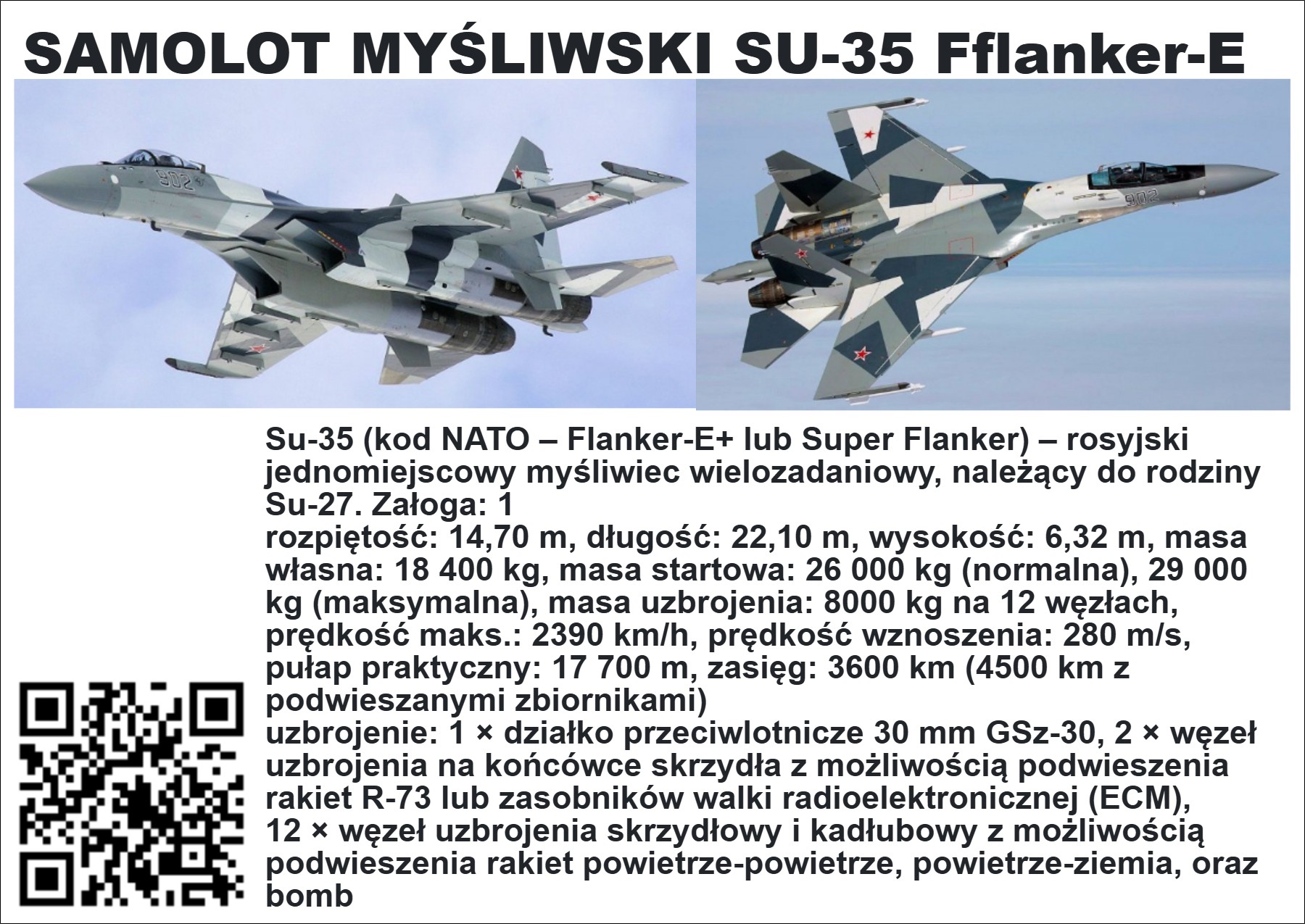

SAMOLOT MYŚLIWSKI SU-35 Fflanker-E
Su-35 (kod NATO – Flanker-E+ lub Super Flanker) – rosyjski jednomiejscowy, dwusilnikowy myśliwiec wielozadaniowy, należący do rodziny Su-27. Początkowo nazwa Su-35 przypisana była projektowi T-10M, a dla odróżnienia samoloty seryjne (T-10BM) otrzymały wojskowe oznaczenie Su-35S.
---------------------------------
Dane podstawowe:
producent: Komsomolskie Zjednoczenie Przemysłu Lotniczego (Rosja)
konstruktor: Suchoj
typ: myśliwiec wielozadaniowy
załoga: 1
data oblotu: 19 lutego 2008 roku
lata produkcji: od 2010 roku
napęd: dwa AL-37F (Saturn 117S) silniki dwuprzepływowe
ciąg: maksymalnie po 14 500 kg z dopalaczem
rozpiętość: 14,70 m
długość: 22,10 m
wysokość: 6,32 m
powierzchnia nośna: 62,05 m²
masa własna: 18 400 kg
masa startowa: 26 000 kg (normalna), 29 000 kg (maksymalna)
masa uzbrojenia: 8000 kg na 12 węzłach
prędkość maks.: 2390 km/h
prędkość wznoszenia: 280 m/s
pułap praktyczny: 17 700 m
zasięg: 3600 km (4500 km z podwieszanymi zbiornikami)
uzbrojenie:
1 × działko przeciwlotnicze 30 mm GSz-30
2 × węzeł uzbrojenia na końcówce skrzydła z możliwością podwieszenia rakiet R-73 lub zasobników walki radioelektronicznej (ECM)
12 × węzeł uzbrojenia skrzydłowy i kadłubowy z możliwością podwieszenia rakiet powietrze-powietrze, powietrze-ziemia, oraz bomb:
Wympieł R-27: R-27R, R-27ER, R-27T, R-27ET, R-27EP, R-27AE
Wympieł R-77: R-77, i proponowane R-77M1, R-77T
Wympieł R-73: R-73E, R-73M, R-74M
Kh-31: Kh-31A, Kh-31P
Kh-59
Kh-29: Kh-29T, Kh-29L
KAB-250L bomba naprowadzana laserowo
KAB-500L bomba naprowadzana laserowo
KAB-1500 bomba naprowadzana laserowo
FAB-250 bomba niekierowana 250 kg
FAB-500 bomba niekierowana 500 kg
S-25LD bomba naprowadzana laserowo
S-8 zasobnik rakiet niekierowanych S-8
SB-13 zasobnik rakiet niekierowanych S-13
Użytkownicy: Rosja
---------------------------------------------
Historia
Ze względu na konieczność jak najszybszego wprowadzenia do uzbrojenia odpowiednika amerykańskiego myśliwca przewagi powietrznej F-15 Eagle produkowanego od 1972 roku, zdecydowano na początku lat 80. o produkcji nowego samolotu pod nazwą Su-27. Była to maszyna o słabszej niż pierwotnie planowano awionice i radarze o mniejszym zasięgu, mogącym naprowadzać pociski jedynie na jeden cel zamiast docelowych czterech. Prace nad konstrukcją trwały, a istniejące egzemplarze miały być następnie modernizowane. Jednym z owoców prowadzonych prac był projekt T-10M (modernizowany) ze znacznie mocniejszymi silnikami Lulka Al-31FM, wzmocnionym płatowcem, poszerzonym wachlarzem uzbrojenia (szczególnie przeciwko celom naziemnym) i znacznie zmodernizowaną awioniką (m.in. nowy radar, komputer uzbrojenia, wyświetlacze ciekłokrystaliczne). Dodano przednie usterzenie poziome (canardy) mające poprawić opływ powietrza wokół skrzydeł i stabilizować samolot przy kątach natarcia nawet do 120°.
Pierwszy prototyp powstał z modyfikacji istniejącego egzemplarza Su-27 (T-10-34) i z numerem bocznym 701, oznaczony jako Su-27M, oblatany został w czerwcu 1988 r. W kolejnych latach powstało jeszcze 5 prototypów (z których jeden przeznaczony był do testów statycznych) oraz 6 samolotów przedseryjnych (w latach 1992-1993). Po upadku ZSRR, w celu ułatwienia eksportu samolotu, zmieniono jego oznaczenie na Su-35. W roku 1996 zbudowano pierwsze 3 seryjne Su-35, bazujące na T-10M-9 (3. egzemplarz przedseryjny), a następnie projekt zawieszono z powodów finansowych. Maszyny seryjne przekazane zostały do testów Rosyjskim Siłom Powietrznym (WWS), skąd w lipcu 2003 trafiły do grupy akrobacyjnej Russkije Witiazi, otrzymując po przemalowaniu w barwy zespołu numery 3, 4 i 5. Samoloty te nigdy nie wystąpiły jednak przed publicznością. T-10M-11 i T-10M-12 trafiły do projektu Su-37. W 2004 roku program ostatecznie zamknięto.
Wkrótce jednak idea zastąpienia starzejących się Su-27 powróciła pod postacią programu T-10BM (duża modernizacja), także nazwanego Su-35. W projekcie wykorzystano najnowszą awionikę stworzoną dla potrzeb myśliwców 5. generacji, silniki z wektorowaniem ciągu umożliwiające tzw. supermanewrowość, zrezygnowano też z przedniego usterzenia poziomego. Aby podkreślić wyższość samolotu nad dotychczasowymi maszynami generacji pośredniej 4+ producent określa go mianem 4++ i twierdzi, iż ustępuje on jedynie amerykańskiemu F-22[potrzebny przypis], który w przeciwieństwie do Su-35S nie jest oferowany na rynkach zagranicznych.
Pierwszy start, zbudowanego w roku 2007, prototypu nr 1 zwanego na tym etapie Su-27M2 lub Su-27SM2 (o numerze taktycznym 901) miał miejsce 19 lutego 2008 r. 2 października 2008 roku miał miejsce pierwszy lot drugiego egzemplarza tej wersji o numerze taktycznym 902. Do marca 2009 ogłoszono, że oba prototypy wykonały ponad 100 lotów. Niedługo później zakończono produkcję dwóch następnych prototypów. Prototyp nr 3 został przeznaczony do prób naziemnych, a prototyp nr 4 (numer taktyczny 904) do prób w locie. 26 kwietnia 2009 prototyp nr 4, jeszcze przed swoim pierwszym lotem wypadł z pasa i uległ zniszczeniu.
Su-35S (najnowsza wersja) wszedł do produkcji seryjnej w 2010 r, oficjalnie Rosyjskie Siły Powietrzne (WWS) złożyły zamówienie na 48 egzemplarzy z planowaną dostawą do 2015 r. Następny kontrakt opiewał na 50 sztuk z dostawą do 2020 roku. Siły Powietrzne Chińskiej Armii Ludowo-Wyzwoleńczej zamówiły 24 sztuki. 24 samoloty zamówił Egipt, lecz ostatecznie z nich zrezygnował. W 2023 roku nieujawnioną liczbę samolotów Su-35E (spekuluje się o 24 sztukach) zamówił Iran.
Konstrukcja
Konfiguracja aerodynamiczna Su-35S w stosunku do Su-27 charakteryzuje się powiększonymi skrzydłami, usterzeniem i wlotami powietrza. Wzmocniona konstrukcja pozwoliła na wydłużenie resursu płatowca do 6000 h (lub 30 lat użytkowania), a okres między przeglądami głównymi do 1500 h. Napęd stanowią dwa silniki AL-37F Saturn 117S, skonstruowane jako nowoczesna pochodna silników AL-37F. Nowe silniki z niezależnymi dyszami o wektorowanym ciągu, zapewniają wzrost mocy o 16% (14 500 kG ciągu maksymalnego). Opracowanio nowe wentylatory, turbiny wysokiego i niskiego ciśnienia oraz ulepszone sterowanie cyfrowe. Silniki te, podobnie jak płatowiec, mają mniejsze wymagania w zakresie obsługi oraz dłuższy cykl życia.
Przy konstrukcji samolotu zadbano także o zmniejszenie przekroju radarowego RCS (Radar Cross Section), zwłaszcza w przekroju dziobowym. Samolot ma 12 węzłów uzbrojenia lub wyposażenia dodatkowego o łącznym dopuszczalnym ciężarze 8000 kg.
Awionika
Kluczowy element awioniki samolotu stanowi radar N035 Irbis-E wyposażony w antenę z pasywnym skanowaniem fazowym, zdolny do śledzenia do 30 celów powietrznych, zwalczania do 8 celów jednocześnie lub śledzenia do 4 celów naziemnych bez przerywania skanowania przestrzeni powietrznej. Radar ten umożliwia wykrycie celów powietrznych o skutecznej powierzchni odbicia (Radar Cross Section – RCS) równej 3 m kwadratowych w odległości do 400 km.
Jego uzupełnieniem jest system optoelektroniczny OLS-35 umożliwiający wykrycie celu powietrznego z odległości do 40-50 km na kursie spotkaniowym, bądź 70-90 km podczas pościgu (gdy dysze przeciwnika ustawione są w kierunku sensora) w zakresie 60° do góry, 15° w dół i 60-90° w poziomie bez ryzyka zdradzenia swojej aktywności. Dalmierz laserowy pozwala na pomiar odległości do 20 km w przypadku celów powietrznych i do 30 km w przypadku celów naziemnych z dokładnością do 5 m.
Nowoczesny kokpit zawiera dwa kolorowe 15" wielofunkcyjne wyświetlacze ciekłokrystaliczne, na których prezentowane mogą być zarówno przyrządy pokładowe w dowolnej konfiguracji jak i obraz z sensorów telewizyjnych. Samolot wyposażono w tradycyjny, umieszczony na środku drążek i przepustnicę, jednakże z pełną funkcjonalnością HOTAS, umożliwiającą obsługę systemów pokładowych i uzbrojenia bez odrywania rąk od sterów. Za sterowanie odpowiada zintegrowany system kontroli lotu KSU-35 wyposażony m.in. w system fly-by-wire czy funkcję ostrzegania przed kolizją z ziemią lub innymi statkami powietrznymi. Aby uniezależnić się od amerykańskiego systemu GPS, nawigację oparto na rosyjskim systemie GLONASS
Wypadki
26 kwietnia 2009 r. prototyp nr 4 (904) podczas prób na lotnisku Dzemgi w Komsomolsku nad Amurem wypadł z pasa, zderzył się z obiektem infrastruktury lotniskowej, a następnie kapotował i stanął w płomieniach. Pilot oblatywacz Jewgienij Frołow zdołał się katapultować i ranny został odwieziony do szpitala. Prawdopodobną przyczyną zdarzenia była awaria systemów sterowania silnikami lub systemu zasilania paliwem (problemy z napędem uniemożliwiły oblot prototypu dwa dni wcześniej). W rezultacie pilot nie był w stanie ani wystartować, ani też zatrzymać bezpiecznie maszyny. Według świadków lewy silnik samolotu zapalił się jeszcze przed wypadnięciem samolotu z pasa.
Służba w lotnictwie
Siły Powietrzne Federacji Rosyjskiej – 56 sztuk
Kraj Chabarowski (lotnisko Dzyomgi), 23 IAP – 28 sztuk
Kraj Primorski (lotnisko Centralny-Uglowaja),- 22 IAP – 11 sztuk
Republika Karelii (lotnisko Besowiec), 159 GIAP – 10 sztuk (4 w Syrii)
Siły Powietrzne Chińskiej Armii Ludowo-Wyzwoleńczej – 4 sztuki (stan na początek 2017 roku), zamówiono łącznie 24 sztuki
Od początku rosyjskiej inwazji na Ukrainę w 2022 roku do czerwca 2025 roku, rosyjskie siły powietrzne utraciły przynajmniej osiem maszyn tego typu, w tym jeden Su-35S zestrzelony 7 czerwca 2025 roku przez ukraiński samolot myśliwski F-16 lub system obrony obszaru powietrznego MIM-104 Patriot. Zestrzelenie zostało potwierdzone zdjęciami rozbitego wraku na Ziemi.
