WSR-RADIOSTACJA AN/PRC-117G HARRIS

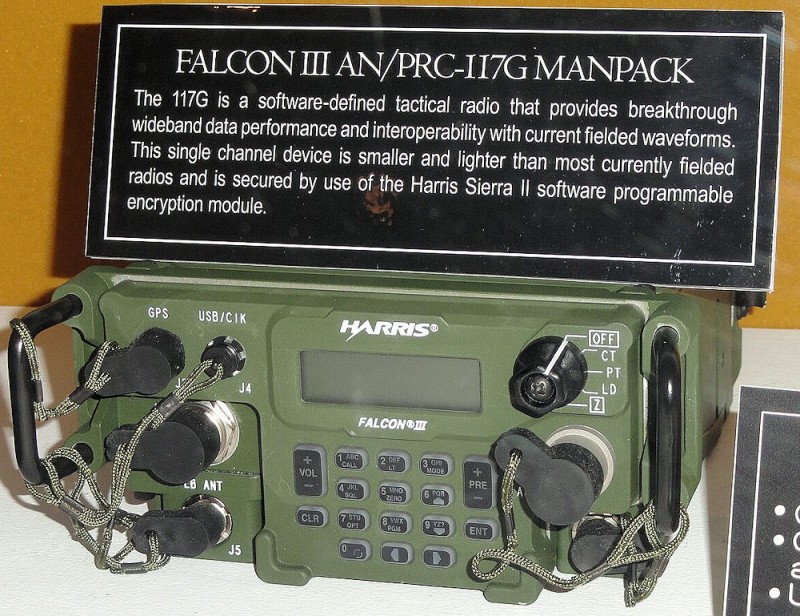

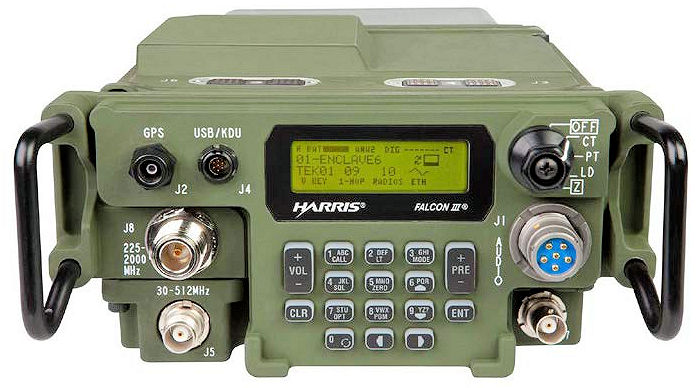

AN/PRC-117G L3Harris Falcon III to zaawansowana, wielozakresowa, programowalna (SDR - Software Defined Radio) radiostacja plecakowa (manpack), szeroko wykorzystywana przez Siły Zbrojne RP, USA oraz inne armie NATO. Jest o 30% mniejsza i o 35% lżejsza od swoich poprzedników, oferując jednocześnie jednoczesną transmisję głosu i szerokopasmową transmisję danych (np. strumieniowanie wideo, czat taktyczny).
Dane podstawowe:
zakres częstotliwości: od 30 MHz do 2 GHz (30–2000 MHz ciągłego pokrycia dla pasm VHF, UHF oraz L-band)
krok strojenia: zależny od trybu – od 1 / 100 Hz do 5 kHz.
rodzaje modulacji: AM, FM, ASK, FSK, PSK, CPM, GMSK.
moc wyjściowa (nadawcza):
wąskopasmowa (Narrowband): do 10 W
szerokopasmowa (Wideband): 20 W (szczytowa) / 5 W (średnia)
satelitarna (SATCOM): do 20 W
--------------------------------------
Radiostacja AN/PRC-117 (różne wersje)
Dane podstawowe (AN/PRC-117G):
zakres częstotliwości:
pasmo 1: 30–2,000 MHz (9.99 – 0.15 m)
pasmo 2: VHF 30–225 MHz (9.99–1.33 m)
pasmo 3: UHF 225–512 MHz (1.332–0.586 m)
szerokość pasma: UHF/L-band 225–2,000 MHz (1.33–0.15 m)
pasmo SATCOM:
nadawanie: 292–318 MHz (1.03–0.94 m)
odbiór: 243–270 MHz (1.23–1.11 m)
MUOS:
Uplink: 300–320 MHz (1.00–0.94 m)
Downlink: 360–380 MHz (0.83–0.79 m)
Presets: 99 (110 including DAMA)
odstęp międzykanałowy/szerokość kanału:
wąskie pasmo: 8.33, 12.5 and 25 kHz
szerokie pasmo: 500 kHz, 1.2, 2.5 and 5 MHz
pasmo SATCOM: 5 i 25 kHz
Frequency deviation: 5, 6.5 and 8 kHz
Frequency stability: +/- 0.5 ppm
skok strojenia: 10 Hz
nadawanie:
moc wyjściowa: wąskie pasmo: 10 W, szerokie pasmo: 20 W, pasmo SATCOM 20 W
---------------------------

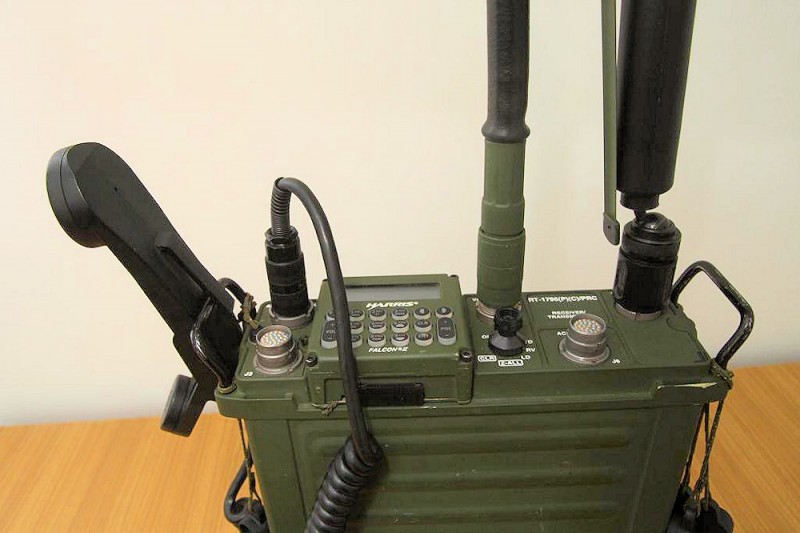

Szerokopasmowa radiostacja AN/PRC-117F należy do taktycznego systemu łączności serii FALCON II. Urządzenie pozwala na bezpieczne zestawianie połączeń radiowych w relacjach ziemia-ziemia, ziemia-powietrze oraz ziemia-woda.
Pokrywa w sposób ciągły zakres częstotliwości od 30.00000 do 511.99999 MHz, z modulacją amplitudy (AM) i modulacją częstotliwości (FM) oraz różne protokoły przesyłu danych. AN/PRC-117F zapewnia łączność na stałej częstotliwości (LOS), w systemie satelitarnym SATCOM DAMA oraz zabezpiecza przed przeciwdziałaniem radioelektronicznym (ECCM) z pracą na częstotliwości skokowej (SINCGARS ESIP i HAVEQUICK I/II) i jest kompatybilna ze wszystkimi radiostacjami taktycznymi VKF i UKF.
Posiada następujące możliwości:
wydzielone kanały łączności satelitarnej na paśmie VKF SATCOM dla kanałów 5kHz i 25kHz, norma wojskowa (MIL-STD)-181B,
łącze satelitarne DAMA VKF SATCOM: MIL-STD-188-182/183 odpowiednio dla kanałów 5 kHz i 25 kHz, (DAMA 183 wersja-),
wbudowane moduły szyfrowania VINSON,
obsługuje kodowanie cyfrowe fonii poprzez wokoder modulacji wąskopasmowych (MELP) i liniowe kodowanie predykcyjne (LPC-lO) w DAMA i wydzielonych kanałach SATCOM. Radiostacja automatycznie wybiera pomiędzy nadchodzącymi komunikatami MELP i LPC-1O i nadaje w tym samym trybie,
tryb HPW zapewniający większą prędkość transmisji danych na kanałach LOS oraz wydzielone kanały SATCOM 5 kHz i 25 kHz,
opcjonalne sieci protokołu internetowego (IP) na kanałach SATCOM i LOS w trybie HPW z interfejsem protokołu PPP,
tryb częstotliwości skokowych SINCGARS,
tryb częstotliwości skokowych HAVEQUICK I i II. VKF-AM podczas przeskoków częstotliwości,
automatyczny tryb szeptania do mikrofonu (automatycznie podbicie 010 dB słabych sygnałów audio),
100 programowalnych grup ustawień sieciowych zawierających częstotliwości i parametry wymagane do łączności w trybie zwykłym, KDU, z możliwością wyjmowania i pracy zdalnej z połączeniem kablowym z wyświetlaczem ciekłokrystalicznym i regulowanym poziomem podświetlania i kontrastu,
współpraca z adapterem pokładowym (VAU) AM-7588/ AN/NRC-l 03 (V) l zapewnia moc wyjściową 50 W dla modulacji FM, TCM (opcja), SINCGARS i SATCOM. VAU zapewnia moc wyjściową 20 W w AM i HAVEQUICK,
sygnalizacja pozycji (Situational Awareness - SA) do nadawania odbioru zaszyfrowanych koordynat w sieciach stało częstotliwościowych wydzielonych SATCOM, HAVEQUICK i w trybie danych PT.
------------------------------------
wikipedia angielska
The AN/PRC-117 is a family of portable, tactical VHF/UHF/L-band software-defined voice and data communications combat-net radio, originally manufactured by Harris Corporation (now L3Harris). The AN/PRC-117 series is notable for its software communications architecture (SCA), allowing for quick upgrades and adaptability to evolving mission requirements. It is widely used by US military and allied forces.
In accordance with the Joint Electronics Type Designation System (JETDS), the "AN/PRC-117" designation represents the 117th design of an Army-Navy electronic device for portable two-way communications radio. The JETDS system also now is used to name all Department of Defense and some NATO electronic systems.
Features

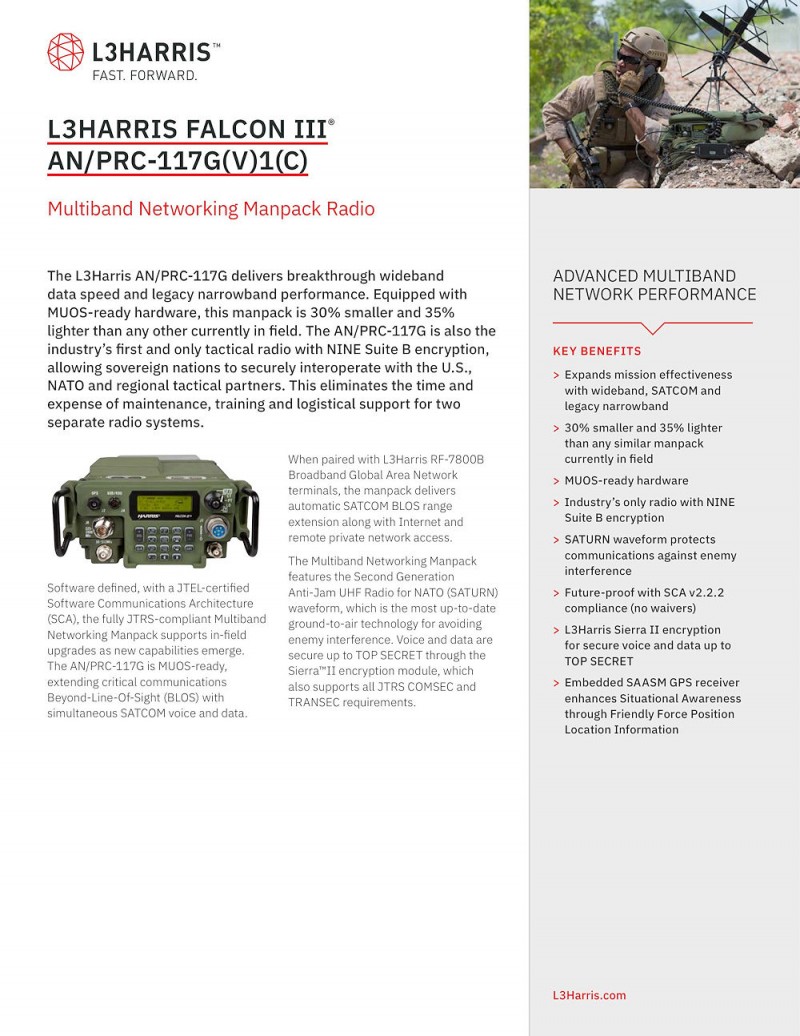

Fully compliant with the Joint Tactical Radio System (JTRS) standard, the radio supports multiband and multimission operations across a wide frequency range. The AN/PRC-117G variant is 30% smaller and 35% lighter than the previous models, enhancing portability for dismounted operations. It features Type-1 and NINE Suite B encryption, enabling secure interoperability with US, NATO, and coalition partners. Its removable Keypad Display Unit (KDU) facilitates operation while the radio is stowed, effective for on-the-move communication.
The AN/PRC-117 may also be deployed in a vehicle-mounted configuration under the AN/VRC-103 designation, with mounting systems and integrated communication cases supporting multi-transceiver setups. The radios are engineered to endure battlefield environmental conditions including shock, vibration, and water immersion. The radio is Mobile User Objective System (MUOS) ready for beyond line-of-sight (BLOS) satellite communications (SATCOM), and the AN/PRC-117F(C)-HQ includes ground-to-air capabilities with Have Quick I/II support. Multiple power options (AC, DC, and battery) provide operational flexibility.
Variants
The PRC-117 has been released in several different versions, most notably:
AN/PRC-117A was a portable VHF transceiver radio.
AN/PRC-117B was a VHF-low band FM full band frequency-hopping spread spectrum radio operating from 30–89.975 MHz (9.99–3.33 m).
AN/PRC-117D MANPACK added VHF-high band and UHF frequency coverage and AM and contained integrated communications security (COMSEC) abilities using TSEC/KY-57, as well as Single Channel Ground and Airborne Radio System (SINCGARS) interoperability. It operated in three bands including VHF-low 30–89.975 MHz (9.99–3.33 m), VHF-high 116–174 MHz (2.58–1.72 m) and UHF 225–420 MHz (1.33–0.71 m). It had data transfer rates up to 16 kbps.

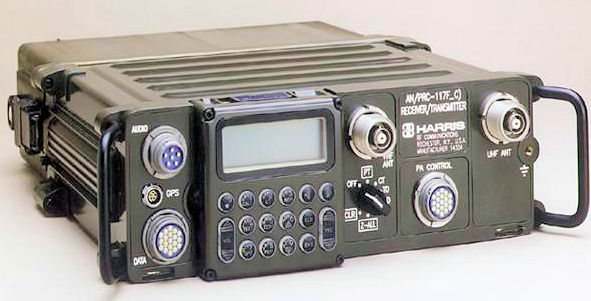

AN/PRC-117F Falcon II® MBMMR (Multiband Multimission Manpack Radio), also referred to as AN/PRC-117F-MP. This radio operates in the 30–512 MHz (9.99–0.59 m) frequency range, and is provided without an internal GPS. Optionally an external commercial GPS can be connected, or a GPS selective availability anti-spoofing module (SAASM) such as the Precision Lightweight GPS Receiver (PLGR) or the Defense Advanced GPS Receiver (DAGR).

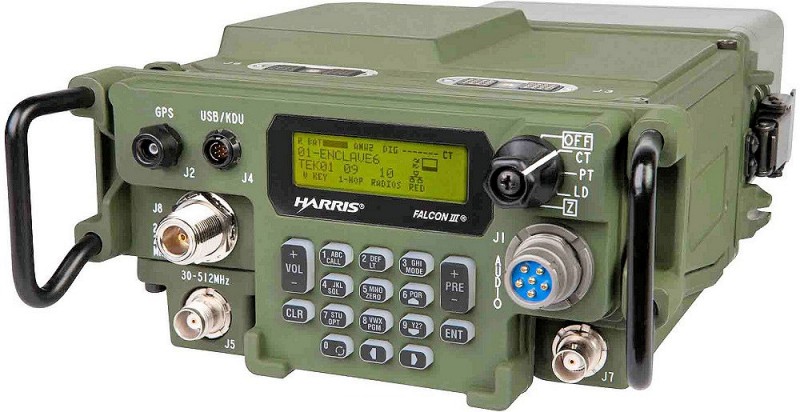

AN/PRC-117G Falcon III® MNMR (Multiband Networking Manpack Radio), also referred to as AN/PRC-117G-MP. This radio, provided with internal SAASM GPS, operates from 30–2,000 MHz (9.99–0.15 m). Optionally an external commercial GPS can be connected).[6]
F and G version radios are NSA certified for the transmission of voice and data traffic up to Top Secret level communications.
Users
The PRC-117F/G radios are used extensively by the United States Department of Defense including United States Navy Seabee and EOD teams, and embedded in the Navy's remote mine hunting systems.[8] It is also used by the United States Air Force, Army, Marine Corps, Coast Guard, and USSOCOM.
Besides US forces, the radio is used by the British Army, Canadian Armed Forces, Croatian Army, German Armed Forces. Norwegian Armed Forces, Royal Air Force, Royal Danish Army, Royal Netherlands Army, and the Spanish Air and Space Force.

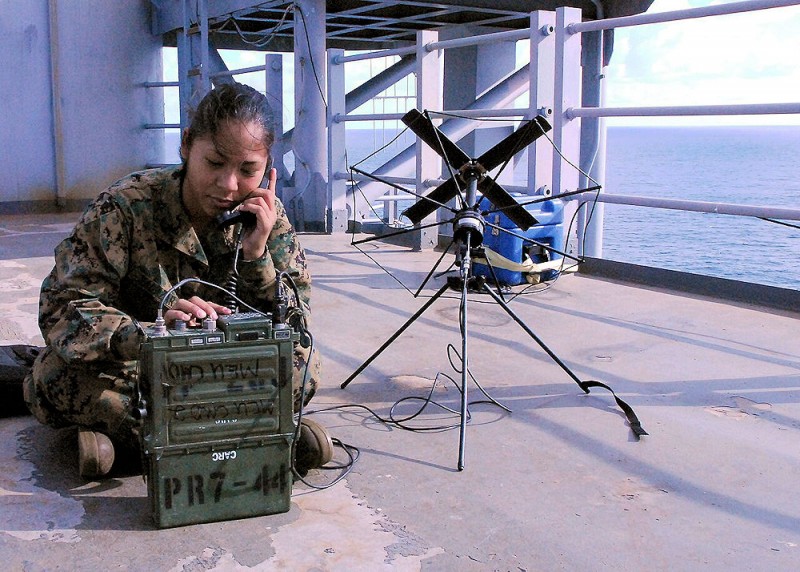

In 2004, the radio was incoporated into an over-the-horizon SATCOM improved dual command and control (C2) console system. The console was deployed to aviation units in Afghanistan and Iraq in 2005 where line-of-sight (LOS) communication was difficult. It was recognized by the US Army as a "Top 10 Invention" in 2005 where winning entries were selected based on impact to Army capabilities.

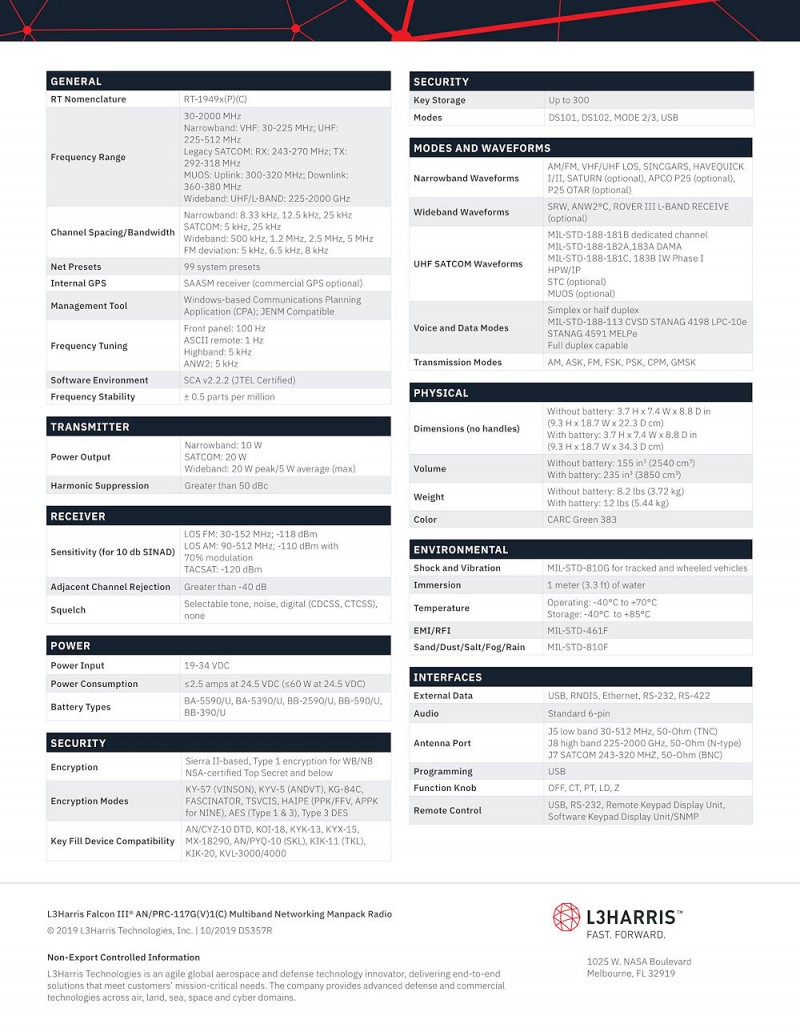

Operating specifications (AN/PRC-117G)
General
Frequency range: 30–2,000 MHz (9.99–0.15 m)
Narrowband: VHF 30–225 MHz (9.99–1.33 m), UHF 225–512 MHz (1.332–0.586 m)
Wideband: UHF/L-band 225–2,000 MHz (1.33–0.15 m)
SATCOM: Transmitting 292–318 MHz (1.03–0.94 m), Receiving 243–270 MHz (1.23–1.11 m)
MUOS: Uplink 300–320 MHz (1.00–0.94 m), Downlink 360–380 MHz (0.83–0.79 m)
Presets: 99 (110 including DAMA)
Channel spacing/bandwidth:
Narrowband: 8.33, 12.5 and 25 kHz
Wideband: 500 kHz, 1.2, 2.5 and 5 MHz
SATCOM: 5 and 25 kHz
Frequency deviation: 5, 6.5 and 8 kHz
Frequency stability: +/- 0.5 ppm
Tuning resolution: 10 Hz
Transmitter
Output power: Narrowband 10 W, Wideband 20 W peak/5 W average, SATCOM 20 W
Harmonic suppression: >50 dBc
Transmission modes: AM, FM, amplitude-shift keying (ASK), frequency-shift keying (FSK), phase shift keying (PSK), continuous phase modulation (CPM), gaussian minimum-shift keying (GMSK)
Receiver
Sensitivity for 10 dB signal-to-noise and distortion ratio (SINAD):
LOS FM: 30–152 MHz (9.99–1.97 m); –118 dBm
LOS AM: 90–512 MHz (3.331–0.586 m); –110 dBm
TACSAT: –120 dBm
Adjacent Channel Rejection >40 dB
Waveforms
Narrowband: AM/FM, VHF/UHF LOS, SINCGARS, Have Quick I/II, SATURN[a] (optional), APCO P25 (optional), P25 OTAR (optional)
Wideband: Soldier Radio Waveform (SRW), ANW2®C[b], ROVER III L-band receive (optional)
UHF SATCOM:
MIL-STD-188
−181B; Advanced Narrowband Digital Voice Terminal (ANDVT) dedicated 56 kbit/s data channel
−181C, −183B; Interoperability standard for access and multiple-access to 5-kHz And 25-kHz UHF satellite communications channels
−182A, −183A Demand Assigned Multiple Access (DAMA)
High performance waveform (HPW)/IP
MUOS (optional)
Interoperability
The AN/PRC-117 interoperates with other radios including AN/PRC-77, AN/PRC-113, AN/PRC-119A/B/G, AN/PRC-148, AN/PRC-152, AN/PSC-5 and other versions of the AN/PRC-117.
Crypto Modes KY-57, ANDVT/KYV-5, KG-84C, FASCINATOR
Fill devices: AN/CYZ-10 DTD, AN/PYQ-10 SKL (Supports DS-101, DS-102 and Mode 2/3)
Physical characteristics
Physical dimensions: 3.7 × 7.4 × 8.8 inches (9.4 × 18.8 × 22.4 cm) with or without battery
Volume: 155 in3 (2,540 cm3) without battery; 235 in3 (3,850 cm3) with battery
Weight: 8.2 lb (3.7 kg) without batteries; 12 lb (5.4 kg) with batteries
Operating temperature: −40 to 158 °F (−40 to 70 °C)
Immersion in water: 1 meter
Finish: CARC green
Power: BA-5590/U, BA-5390/U, BB-2590/U, BB-590/U or BB-390/U batteries
