SAMOLOT Eurofighter Typhoon MYŚLIWIEC WIELOZADANIOWY
Eurofighter Typhoon – dwusilnikowy myśliwiec wielozadaniowy zbudowany w układzie kaczki przez konsorcjum trzech europejskich producentów lotniczych – Alenia Aeronautica, BAE Systems i EADS – współpracujących w ramach holdingu Eurofighter Jagdflugzeug GmbH założonego w 1983 roku.
Dane podstawowe:
producent: Eurofighter Jagdflugzeug GmbH (Wielka Brytania, Niemcy, Włochy, Hiszpania)
typ: myśliwiec wielozadaniowy
konstrukcja: półskorupowa ze stopów lekkich i tworzyw sztucznych, układ aerodynamiczny kaczka
załoga: 1 lub 2 pilotów
data oblotu: 27 marca 1994 roku
liczba egz.: 550
napęd: 2 × silnik dwuprzepływowy EuroJet EJ200
ciąg: 60 kN (90 kN z dopalaniem) każdy
rozpiętość: 10,95 m
długość: 15,96 m
wysokość: 5,28 m
powierzchnia nośna: 50 m²
masa własna: 11 t
masa startowa: 23 t
zapas paliwa: 4996 l
prędkość maks.: 2120 km/h (2 Ma)
prędkość przelotowa: 1836 km/h (1,5 Ma) bez uzbrojenia
prędkość przelotowa: 1591 km/h (1,3 Ma) z uzbrojeniem
prędkość minimalna: 203 km/h
prędkość wznoszenia: 315 m/s
pułap: 18 300 m
zasięg: 3706 km – przelot
promień działania: 1390 km
rozbieg: 300 m
dobieg: 700 m

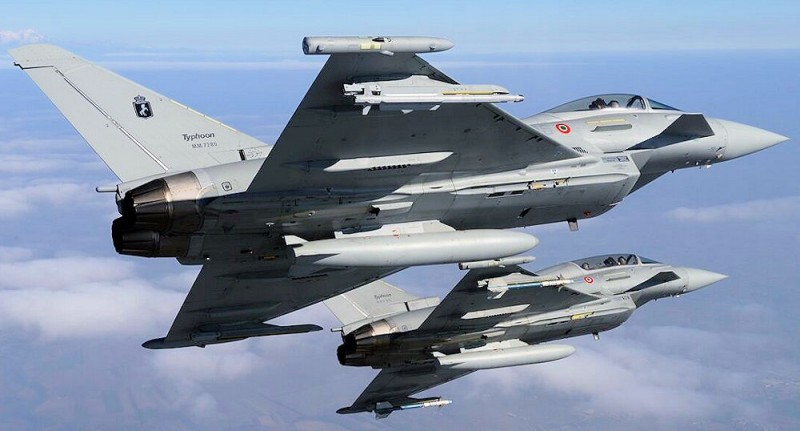

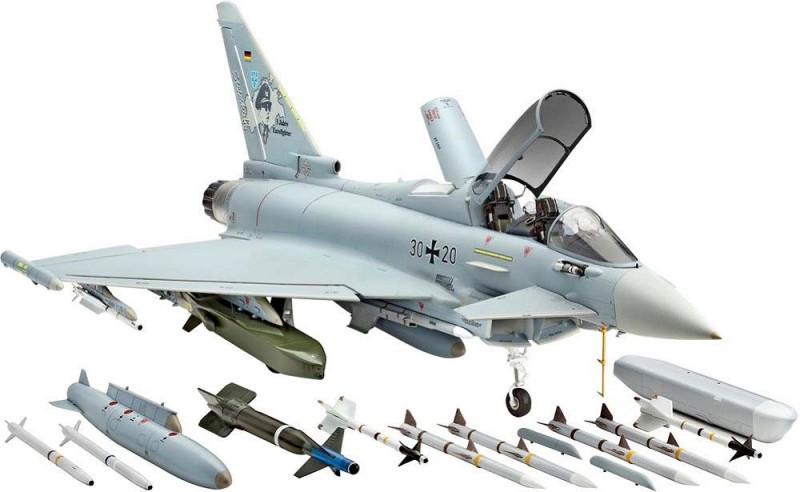

uzbrojenie:
działko Mauser BK-27 kal. 27 mm
pociski rakietowe:
przeciwokrętowe AGM-84/RGM-84/UGM-84 Harpoon i Penguin
przeciwradarowe AGM-88 HARM, AGM Armiger, ALARM
przeciwlotnicze AIM-9 Sidewinder, AIM-132 ASRAAM, AIM-120 AMRAAM, IRIS-T, MBDA Meteor
szybujące Storm Shadow, MBDA Taurus
przeciwpancerny Brimstone
bomby inteligentne typu Paveway i JDAM
laserowe znaczniki celu np. Litening
użytkownicy: Austria, Hiszpania, Niemcy, Włochy, Wielka Brytania, Oman, Kuwejt, Katar, Arabia Saudyjska, Turcja
-------------------------------------------------------------
Projekt budowy i wyposażenia samolotu jest zarządzany przez agencję NETMA (NATO Eurofighter and Tornado Management Agency). Projekt samolotu jest podobny do opracowanych w tym samym okresie myśliwców generacji 4,5 – francuskiego Dassault Rafale i szwedzkiego Saab JAS 39 Gripen. Na etapie rozwoju nosił oznaczenie EF-2000.
Po początkowych opóźnieniach rozpoczęto produkcję Eurofightera w ramach trzech oddzielnych kontraktów (transz), z których każdy dotyczy samolotu o coraz większych zdolnościach bojowych.
W 2008 Eurofighter Typhoon znajdował się na uzbrojeniu brytyjskiego RAF-u, niemieckiej Luftwaffe, hiszpańskiej Ejército del Aire, włoskich Aeronautica Militare oraz austriackich sił powietrznych. Ponadto Arabia Saudyjska podpisała kontrakt o wartości około 6,4 mld euro na dostawę 72 maszyn tego typu.
Według raportu brytyjskiego National Audit Office z 2011 roku całkowity koszt programu badawczo-rozwojowego i produkcji floty 160 samolotów wynosił 23 mld funtów.
Historia rozwoju
Pod koniec lat 70. XX wieku wiele państw europejskich stanęło przed koniecznością wymiany przestarzałych samolotów bojowych, znacząco odbiegających parametrami od amerykańskich F-15 i F-16 oraz najnowszych konstrukcji sowieckich, MiG-29 i Su-27. Przewidując to, na początku lat 70., rozpoczęto na zlecenie RAF-u projektowanie samolotu oznaczonego jako AST-396 (Air Staff Target 396), który po wielu zmianach ostatecznie wyewoluował do postaci wielozadaniowego Typhoona.
W tym okresie założenia dotyczące parametrów lotnych i przeznaczenia nowego samolotu wielokrotnie ulegały zmianom. Początkowo maszyna miała posiadać możliwość krótkiego startu i pionowego lądowania (STOVL) i docelowo planowano zastąpić nią wykorzystywane przez brytyjskie lotnictwo do ataków z niskiego pułapu na cele naziemne samoloty SEPECAT Jaguar i Hawker Siddeley Harrier. W międzyczasie zmieniono jej przeznaczenie, zgodnie z nowymi wymaganiami AST-403 przedstawionymi w 1972 roku, na myśliwiec przewagi powietrznej o własnościach STOVL. Ostatecznie po przedyskutowaniu projektu z również zainteresowanymi maszyną Niemcami i Francją zrezygnowano jednak z własności STOVL. Na bazie brytyjskich opracowań powstał kolejny projekt myśliwca krótkiego startu i pionowego lądowania AST-409, który ostatecznie doprowadził do skonstruowania samolotu Harrier GR.5 (później zmodernizowanego do wersji GR.7).
Pierwsze programy badawcze
Francja, Niemcy i Wielka Brytania, realizując zweryfikowane założenia projektu, przystąpiły do badań nad ECA (Europejskim Samolotem Bojowym – European Combat Aircraft), których celem było wspólne opracowanie maszyny odpowiadającej wymaganiom sił powietrznych wszystkich trzech państw. Wielka Brytania potrzebowała wielozadaniowego samolotu, mogącego przejąć zadania wykonywane dotychczas przez myśliwskie F-4 Phantom II i myśliwsko-bombowe SEPECAT Jaguar, który wszedłby do służby w 1987 roku. Francja natomiast oczekiwała lekkiego i małego samolotu wsparcia zdolnego do lądowania na pokładzie lotniskowca. Planowano zastąpić nim Jaguary, kładąc nacisk głównie na przeznaczenie do ataków na cele naziemne, a mniej na zdolności walki powietrznej, aby nie robić konkurencji dla równolegle prowadzonego programu samolotu myśliwskiego Mirage. Planowane wejście do służby wyznaczono na 1991 rok. Niemcy z kolei, jako ostatni z członków programu, zgłosiły chęć posiadania myśliwca przewagi powietrznej z bardzo ograniczoną zdolnością ataku na cele naziemne, który mógłby w tej roli zastąpić Phantomy.
W 1979 roku, z inicjatywy BAe i MBB, rozpoczęto kolejny program ECF (Europejskiego Myśliwca – European Combat Fighter – lub Wspólnie Opracowanego Europejskiego Myśliwca – European Collaborative Fighter). W celu zrównoważenia kosztów projektu, którego finansowanie wszystkie zaangażowane rządy przyjęły z ograniczonym entuzjazmem, w 1980 roku połączono siły trzech wytwórni lotniczych BAe, MBB i Dassault w ramach nowego programu ECA, do którego po raz pierwszy użyto nazwy Eurofighter. W tym samym czasie wszystkie zaangażowane strony prowadziły niezależnie prace projektowe mające na celu budowę maszyny najbardziej odpowiadającej ich własnym potrzebom. W Wielkiej Brytanii powstał projekt napędzanego jednym silnikiem lekkiego myśliwca P.106, nieco podobnego do szwedzkiego Gripena, który ewoluował do P.110 – dwusilnikowego samolotu w konfiguracji kaczki, z wlotami powietrza po bokach kadłuba. W Niemczech prowadzono projekt TFK-90 (Taktyczny Myśliwiec 1990 – Taktisches Kampfflugzeug 1990), również zbudowanego w konfiguracji kaczki, ale o wlotach powietrza pod kadłubem i ogonie z dwoma statecznikami pionowymi. Francuska wytwórnia Dassault z kolei rozpoczęła projekt ACX (Eksperymentalny Samolot Bojowy – Avion de Combat eXperimentale), który w rezultacie doprowadził do powstania myśliwca Dassault Rafale. W 1981 roku stało się jasne, że wspólny projekt skazany jest na niepowodzenie ze względu na niemożliwość sprostania wszystkim tak bardzo różnym wymaganiom, dlatego ostatecznie zdecydowano o jego zamknięciu. Jednym z wielu powodów rezygnacji z programu były dążenia Francji do przewodnictwa w jego prowadzeniu. Brakowało również porozumienia między Francją i Wielką Brytanią w sprawie jednostki napędowej nowego myśliwca. Francuska strona naciskała na wykorzystanie silników SNECMA M88, a brytyjska – Turbo-Union RB199.
Kolejnym projektem zbudowania wspólnego samolotu był program ACA (Zwrotny Samolot Bojowy – Agile Combat Aircraft) opracowany przez niemiecko-włosko-brytyjskie konsorcjum Panavia, konstruktora samolotu wielozadaniowego Panavia Tornado.
Program EAP
Ze względu na brak możliwości finansowania projektu przez Niemcy i Włochy, brytyjskie ministerstwo obrony przekazało firmie BAe 80 mln funtów zlecając opracowanie demonstratora europejskiego myśliwca w ramach programu EAP (Program Samolotu Eksperymentalnego – Experimental Aircraft Programme). Oficjalne podpisanie kontraktu na budowę nowego samolotu miało miejsce w maju 1983 roku, a pierwszy lot zaplanowano na 1986 rok. Zaproponowany projekt maszyny opierał się na wcześniejszych doświadczeniach zdobytych przy opracowywaniu maszyn P.106, P.110 i TFK-90 i zyskał postać dolnopłata w układzie kaczki napędzanego dwoma silnikami, których wloty powietrza zlokalizowano pod kadłubem.
Początkowo wytwórnia MBB miała nadzieję na dostawę sekcji ogonowej samolotu wyposażonej w dwa stateczniki pionowe, ale ze względu na obcięcie funduszy przez stronę niemiecką wykorzystano ogonową część samolotu Tornado wraz z jednostkami napędowymi Turbo-Union RB199.
Dla celów programu podjęto badania nad szeregiem nowych technologii, poczynając od zaawansowanych materiałów kompozytowych po wysoce niestateczną aerodynamicznie konstrukcję płatowca wymagającą zastosowania systemów cyfrowego sterowania lotem. Do budowy kadłuba wykorzystano głównie włókna węglowe w połączeniu z żywicami epoksydowymi i stopy tytanu. Tak znaczne wykorzystanie tworzyw sztucznych w konstrukcji skutkowało nadaniem maszynie żartobliwego miana plastikowego samolotu.
Najważniejszym elementem programu było opracowanie bardzo nowoczesnych rozwiązań takich jak system fly-by-wire zwielokrotniony do czterech niezależnych równoległych obwodów czy system kontroli lotu FCS (Flight Control System) konieczny do pilotowania „dynamicznie niestatecznej” maszyny. W jego tworzeniu wykorzystano doświadczenia wytwórni BAe i MBB, które prowadziły wcześniej badania podobnych systemów na samolotach demonstratorach Jaguar ACT (Technologie Aktywnego Sterowania – Active Control Technologies) i Starfighter CCV (Control Configured Vehicle). Nowy wspólnie opracowany system kontroli lotu musiał umożliwić sterowanie EAP-em znacznie bardziej niestabilnym niż oba wcześniejsze samoloty doświadczalne, CCV i ACT.

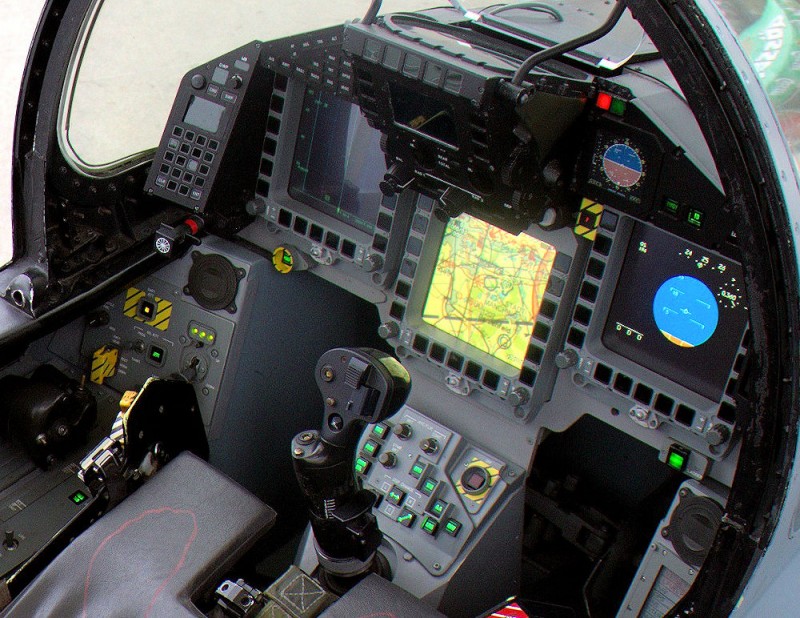

Zastosowano również szklany kokpit z wielofunkcyjnymi kolorowymi wyświetlaczami kineskopowymi firmy Smiths Industries, szerokokątny wyświetlacz HUD firmy GEC-Marconi oraz system kontroli samolotu i uzbrojenia HOTAS, umożliwiający obsługę wszystkich najważniejszych funkcji maszyny bez zdejmowania rąk z drążka sterowego i przepustnicy. Zainstalowano również głosowy system ostrzegania o zagrożeniach i możliwość głosowego wprowadzania poleceń DVI (direct voice input). Piloci brali czynny udział w projektowaniu kokpitu w celu uzyskania największej jego ergonomii.
27 października tego samego roku, skonstruowany przez British Aerospace przy współudziale MBB demonstrator myśliwca, został wytoczony z hangaru BAe w Warton i rozpoczęto jego badania na ziemi. W sierpniu 1986 roku odbył się pierwszy lot maszyny pilotowanej przez głównego pilota doświadczalnego wytwórni Dave’a Eaglesa. Podczas tego lotu myśliwiec przekroczył prędkość dźwięku (1,1 Ma) i z powodzeniem wykonał zaplanowane manewry na dużym pułapie.
Maszyna ta była testowana przez blisko pięć lat, do 1 maja 1991 roku, gdy odbył się jej ostatni lot. W ramach programu rozwojowego prototyp wykonał łącznie 259 lotów testowych o całkowitej długości 195 godzin i 21 minut, osiągając prędkość dwukrotnie większą od bariery dźwięku przy manewrach z kątem natarcia ponad 35 stopni. Owocem prób prototypu EAP było zdobycie szeregu doświadczeń w zastosowaniu nowych technologii i rozwiązań takich jak zaawansowane systemy kontroli lotu oraz materiałów kompozytowych. Dodatkowo uzyskano cenną wiedzę na temat obniżania odbicia promieniowania elektromagnetycznego, a co za tym idzie utrudnienia obserwacji samolotu przez systemy radarowe.
Program F/EFA
Pod koniec 1983 roku już po zakończeniu nieudanego programu ECF i podczas trwania programu EPA, Wielka Brytania, Francja, Niemcy, Włochy i Hiszpania postanowiły kolejny raz rozpocząć wspólny program budowy nowoczesnego myśliwca. Pod koniec 1983 roku przedstawiono propozycję Europejskiego Myśliwca Przyszłości (F/EFA – Future European Fighter Aircraft) posiadającego zdolność krótkiego startu i lądowania (STOL). Podobnie jak przy wcześniejszych wspólnych projektach rozbieżne oczekiwania stron wobec nowej maszyny po raz kolejny doprowadziły do rozłamu. Francja po raz kolejny zażądała zaimplementowania możliwości operowania z pokładów lotniskowców, połowy udziałów w produkcji i kierowniczej roli w przedsięwzięciu. W konsekwencji działania te doprowadziły do zamknięcia programu i utworzenia w grudniu 1985 roku, już bez udziału Francji, kolejnego projektu Europejskiego Myśliwca (EFA – European Fighter Aircraft).
-----------------------------------------------
