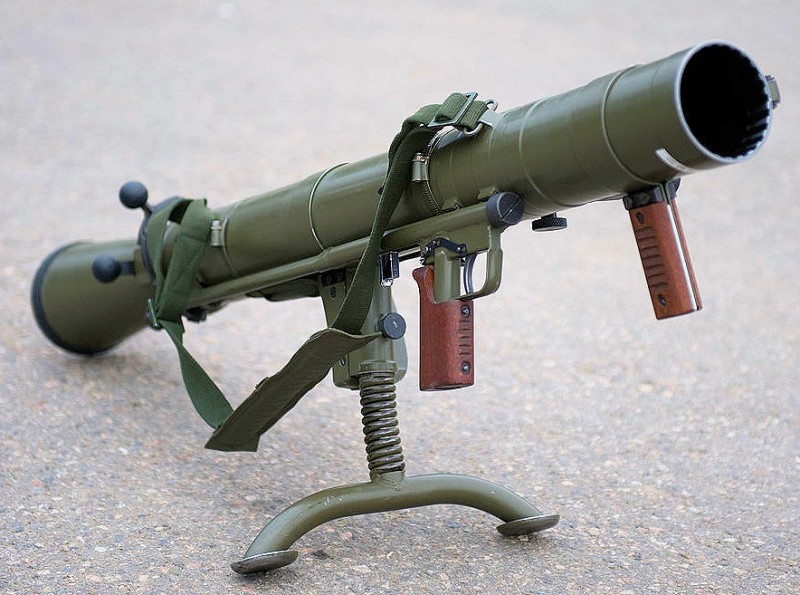

Carl Gustaf – szwedzkie gwintowane działo bezodrzutowe kalibru 84 mm, produkowane przez Saab Bofors Dynamics, klasyfikowane również jako średni granatnik przeciwpancerny. Pierwszy prototyp granatnika Carl Gustaf powstał w 1946.
Dane taktyczno - techniczne:
kaliber - 84 mm
nabój - 84 x 246 mm R
Wymiary
Długość:
1,13 m (M2; w położeniu bojowym)
1,065 m (M3; w położeniu bojowym)
ok. 1 m (M4; w położeniu bojowym)
Masa broni
14,2 kg (M2; rozładowany)
8,5 kg (M3; rozładowany)
6,7 kg (M4; rozładowany)
Masa podstawy: 0,8 kg (M2); 0,5 kg (M3)
prędkość pocz. pocisku - 310 m/s (ppanc. HEAT-551)
Szybkostrzelność praktyczna - 6 strz./min
Zasięg skuteczny - ok. 450 m (do wozów bojowych)
Przebijalność pancerza - 400 mm (ppanc. HEAT-551)
Konstrukcja
Granatnik działa na zasadzie działa bezodrzutowego. Ładowany jest odtylcowo, zamek jest otwierany na bok. Pocisk w czasie lotu jest stabilizowany dzięki gwintowanej lufie.

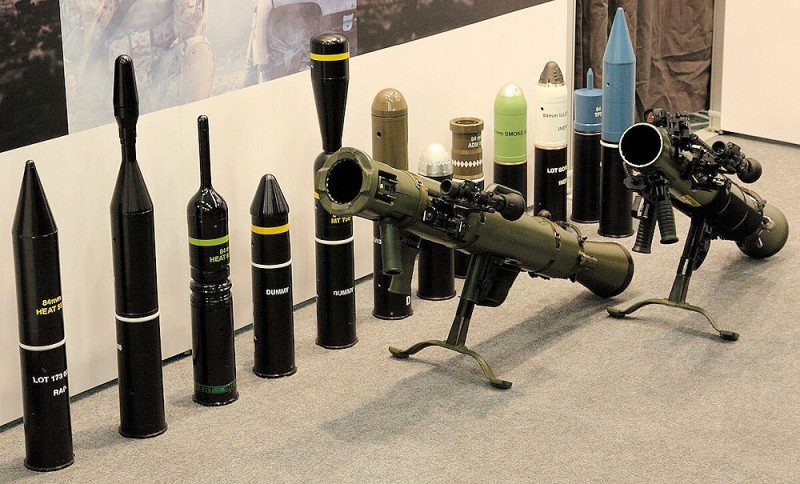

Do broni przeznaczona jest amunicja w pięciu rodzajach: kumulacyjna (typu HEAT-551), przeciwpancerno-odłamkowa (typu HEDP-502), odłamkowo-burząca (typu HE-441B), oświetlająca (typu 545) i dymna (typu 469B). Prowadzone są próby pocisku ppanc kierowanego półaktywnie wiązką światła laserowego.
